Schéma SSI catégorie A : décrypter et valider son installation

Un schéma SSI catégorie A est le document graphique de référence d’un Système de Sécurité Incendie de niveau maximal. Il représente la position des détecteurs, les câblages, les asservissements (désenfumage, portes coupe-feu, extinction automatique gaz) et les zones de mise en sécurité. Sa lecture correcte et sa validation sur site conditionnent la conformité réglementaire de tout établissement concerné.

Qu’est-ce qu’un SSI catégorie A ?

Définition et périmètre

Un SSI regroupe l’ensemble des équipements qui assurent la détection d’un départ de feu et la mise en sécurité automatique d’un bâtiment. Il comprend deux sous-systèmes : le Système de Détection Incendie (SDI) et le Système de Mise en Sécurité Incendie (SMSI).

La catégorie A représente le niveau de couverture le plus complet. Elle concerne les établissements dont la configuration impose une surveillance totale : détection automatique dans tous les locaux, gestion centralisée via un CMSI, désenfumage motorisé, compartimentage par portes coupe-feu, alarme incendie généralisée et diffusion sonore vers chaque zone occupée.

Les catégories B à E correspondent à des dispositifs progressivement simplifiés, adaptés à des établissements plus petits ou moins complexes. La catégorie A n’admet aucun local sans détection ni asservissement : chaque secteur est couvert, chaque action est programmée.

Les composants d’un SSI de catégorie A

Un SSI de catégorie A intègre plusieurs équipements interdépendants, chacun représenté sur le schéma par un symbole standardisé :

• Le CMSI (Centralisateur de Mise en Sécurité Incendie) : cerveau du dispositif, il reçoit les signaux du SDI et commande l’ensemble des asservissements.
• Les détecteurs automatiques : optiques de fumée, thermiques ou thermovélocimétriques selon la nature du local surveillé.
• Les déclencheurs manuels : boutons d’alarme placés dans les dégagements et les circulations horizontales.
• Les BAES (Blocs Autonomes d’Éclairage de Sécurité) : balisage lumineux des voies d’évacuation, actifs même en coupure secteur.
• Les dispositifs de désenfumage : ouvrants motorisés de façade, trappes de toit, extracteurs mécaniques.
• Les portes coupe-feu : asservies en fermeture automatique au déclenchement, pour garantir le compartimentage entre les zones.
• Les RIA (Robinets d’Incendie Armés) : premier moyen d’intervention à disposition des occupants ou des équipes de première intervention.
• Les systèmes d’extinction automatique gaz : dans les locaux à risques spécifiques tels que les locaux électriques, les chaufferies ou les archives sensibles.

À quoi sert le schéma d’un SSI catégorie A ?

Un document de référence pour l’exploitation quotidienne

Le schéma SSI n’est pas un simple plan d’implantation. C’est le document technique et contractuel qui atteste que chaque composant a été positionné, câblé et paramétré selon une logique de sécurité validée. Il accompagne le dossier d’identité du système tout au long de la vie du bâtiment, des travaux initiaux aux extensions ultérieures.

Pour un exploitant ou un responsable de sécurité, ce document permet de :

• Identifier l’origine précise d’une alarme par zone de détection, sans avoir à inspecter l’ensemble du bâtiment.
• Comprendre quels asservissements se déclenchent pour chaque scénario de feu décrit dans la matrice ZD/ZS.
• Guider les techniciens lors des maintenances périodiques et des essais fonctionnels réglementaires.
• Servir de base contractuelle lors de toute modification du bâtiment ou du système.

Un outil de vérification réglementaire

Lors d’une visite de la commission de sécurité ou d’un contrôle par un bureau vérificateur, le schéma SSI fait partie des pièces obligatoires à présenter. Toute discordance entre le schéma et l’installation physique constitue une non-conformité formelle. Elle peut conduire à une mise en demeure ou à un avis défavorable à l’ouverture de l’établissement.

Le schéma atteste que les zones de compartimentage sont cohérentes avec le plan d’évacuation prévu. Il lie la détection incendie à l’alarme incendie et à l’organisation humaine de la sécurité. Sans schéma à jour, aucun exploitant ne peut certifier que son système répond correctement à tous les scénarios de déclenchement.

Comment lire un schéma SSI catégorie A

Les symboles et abréviations courants

Un schéma SSI repose sur des symboles graphiques standardisés. Connaître les principaux permet de se repérer dans le document sans formation spécialisée approfondie.

• SDI : Système de Détection Incendie. Représenté par la centrale de détection et ses boucles de détecteurs adressables ou conventionnels.
• CMSI : Centralisateur de Mise en Sécurité Incendie. Souvent figuré par un rectangle central relié à chaque asservissement par des lignes de commande.
• DA : Détecteur Automatique. Symbole circulaire avec indication du type (optique, thermique, thermovélocimétrique).
• DM : Déclencheur Manuel. Symbole rectangulaire identifié par un repère de couleur sur le plan.
• DS : Dispositif de Sécurité. Désigne une porte coupe-feu, un clapet de désenfumage ou tout autre asservissement physique.
• ZD : Zone de Détection. Délimite un secteur couvert par une ou plusieurs boucles de détecteurs.
• ZS : Zone de Mise en Sécurité. Secteur sur lequel s’appliquent un ou plusieurs asservissements lors d’un déclenchement.

Identifier les zones de détection et les asservissements associés

La lecture d’un schéma SSI catégorie A commence par le repérage des zones de détection. Chaque ZD regroupe les détecteurs d’un même secteur physique. En regard de chaque ZD, le schéma indique les zones de mise en sécurité associées et les actions déclenchées en cascade.

Par exemple : la détection dans la ZD 03 (local technique situé au premier étage) peut simultanément déclencher la fermeture des portes coupe-feu du couloir adjacent, l’ouverture des ouvrants de désenfumage en toiture et l’envoi de l’alarme générale sur l’ensemble du bâtiment.

La matrice de corrélation ZD/ZS, souvent présentée sous forme de tableau dans le dossier SSI, est la clé de lecture de cette logique. Elle permet à tout exploitant formé de suivre le comportement attendu du système lors d’un déclenchement réel et de vérifier que chaque action correspond bien à ce qui est prévu dans le schéma.

Les étapes de validation sur site

Vérification documentaire préalable

La première étape consiste à rassembler l’intégralité du dossier SSI : schémas de câblage, fiches techniques des équipements, tableau de corrélation ZD/ZS, registre de sécurité et rapports des vérifications antérieures. Tout document manquant constitue une première anomalie à signaler avant même d’aller sur site.

Le schéma doit refléter l’état actuel de l’installation. Si des travaux ont modifié le bâtiment depuis la dernière mise à jour documentaire, le schéma SSI catégorie A est déjà potentiellement caduc. C’est l’un des écarts les plus fréquemment relevés lors des contrôles.

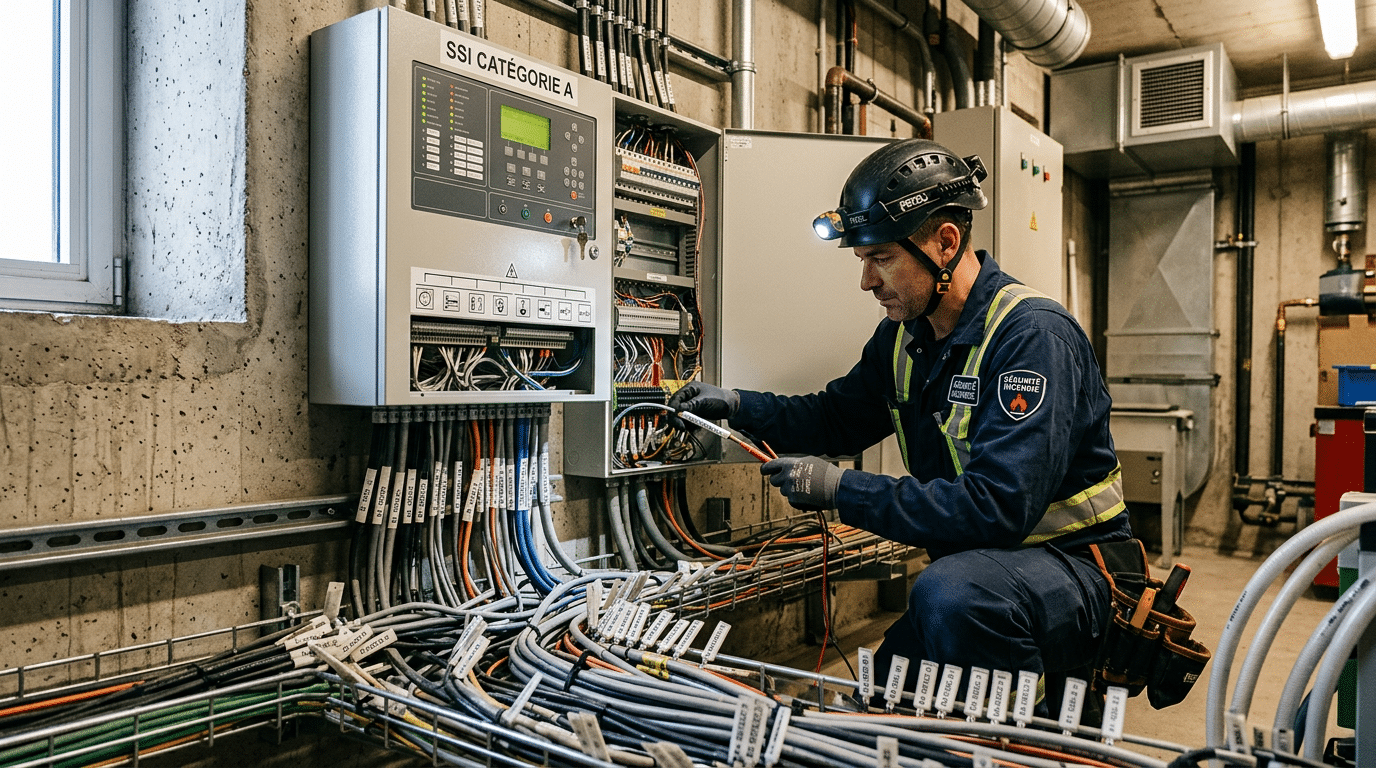

Contrôle physique de l’installation

Un technicien qualifié compare ensuite l’installation réelle avec les schémas point par point. Il vérifie notamment :

• La présence et le bon positionnement de chaque détecteur automatique par rapport au plan.
• L’état des câblages et la qualité des raccordements au CMSI.
• Le fonctionnement des BAES et leur niveau d’autonomie résiduel.
• La fermeture effective des portes coupe-feu sur déclenchement du système.
• L’ouverture correcte des ouvrants et trappes de désenfumage.
• La réponse des RIA et des systèmes d’extinction automatique gaz lorsqu’ils sont présents.

Essais fonctionnels et traçabilité

Des essais en conditions réelles permettent de confirmer que chaque asservissement répond correctement à la détection. Les résultats sont consignés dans un procès-verbal, pièce essentielle du registre de sécurité. Ce document engage la responsabilité du technicien signataire et de l’entreprise mandatée pour la vérification.

Chez Alise SSI, chaque validation s’appuie sur l’expérience accumulée auprès de plus de 1 000 sites protégés, avec une continuité opérationnelle assurée par MPAG NETWORK. Cette expérience terrain permet d’identifier rapidement les écarts courants et de prioriser les actions correctives selon leur criticité.

Pourquoi confier la mise en conformité à un professionnel ?

Des compétences pluridisciplinaires exigées par la complexité du système

Un SSI catégorie A mobilise des compétences en électricité courante, en courants faibles, en mécanique du désenfumage et en réglementation des établissements recevant du public. Une erreur de câblage, un détecteur mal positionné ou un asservissement défaillant peut compromettre l’ensemble du dispositif lors d’un incendie réel.

La mise en conformité ne se résume pas à corriger des anomalies isolées. Elle implique de comprendre la logique globale du schéma SSI catégorie A, de mettre les documents à jour et de tester le système dans son intégralité. C’est un travail de coordination entre plusieurs corps de métier qui demande une organisation rigoureuse.

L’expérience terrain comme garantie opérationnelle

Alise SSI intervient sur des bâtiments variés : tertiaire, industriel, établissements de santé, logements collectifs. Avec plus de 15 ans d’expérience héritée et un portefeuille de plus de 1 000 sites protégés, les équipes ont traité la quasi-totalité des configurations de SSI rencontrées en Auvergne-Rhône-Alpes.

La continuité de service est assurée par MPAG NETWORK, structure qui coordonne les interventions et garantit la cohérence documentaire des dossiers dans la durée. Cette organisation permet de gérer aussi bien une première installation qu’une remise à niveau d’un système existant après travaux ou changement d’exploitant.

Un interlocuteur unique du schéma au procès-verbal de conformité

Confier la validation à un prestataire unique simplifie la gestion du projet. L’exploitant dispose d’un seul point de contact pour l’analyse du schéma, les essais sur site, la rédaction du procès-verbal et l’accompagnement lors des visites de la commission de sécurité.

Pour les établissements situés dans le Rhône, l’Isère ou plus largement en Auvergne-Rhône-Alpes, Alise SSI assure les déplacements depuis ses établissements de Sainte-Foy-lès-Lyon et de Chasse-sur-Rhône. Chaque mission donne lieu à un suivi documentaire structuré, consultable par l’exploitant à tout moment du cycle de vie de son installation.
