Tous savoir sur la Norme NF X 08-070

La Norme NF X 08-70 c’est quoi ?

Objectifs de la nouvelle norme

Cette nouvelle norme, élaborée avec des experts en sécurité incendie, vise à rendre les plans plus compréhensibles grâce à des symboles plus clairs. Elle renforce également l’importance des plans d’intervention et des plans d’évacuation.

Ce qui ne change pas

Le respect de cette norme garantit la conception et la fabrication correctes de vos plans de sécurité incendie. Voici les points essentiels qui restent inchangés :

• Des consignes de sécurité adaptées aux différents types d’établissements (ERP, habitation, parking, hôtel, hôpital, etc.).
• Des informations claires et visibles pour une compréhension facile.
• Une représentation simple de la structure du bâtiment.
• Une installation stratégique des plans :
  • Plans d’évacuation : aux points d’accès principaux, près des escaliers ou ascenseurs, aux intersections clés, et à des endroits où les occupants peuvent se familiariser avec les moyens d’évacuation.
  • Plans d’intervention : placés à proximité immédiate des entrées du bâtiment, incluant une représentation des sous-sols, du rez-de-chaussée et des étages.

Ce qui change pour une meilleure lisibilité

Pour améliorer la clarté des plans d’évacuation et d’intervention, la norme NF X 08-070 introduit de nouveaux symboles :

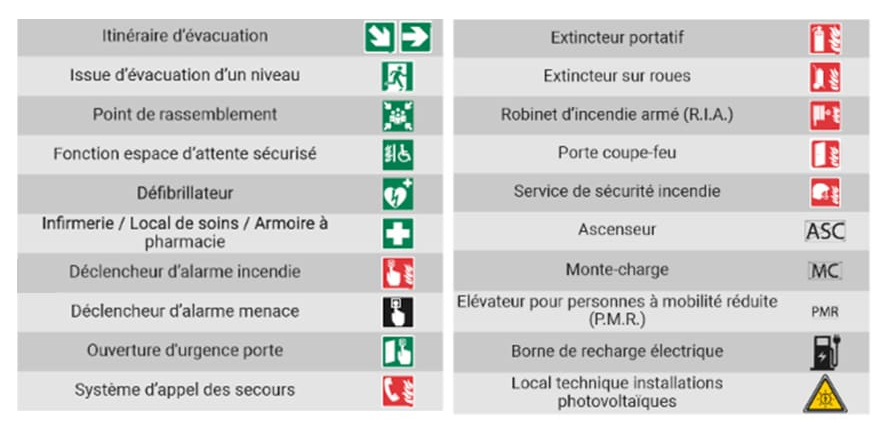

• Une liste de symboles unique pour des plans d’évacuation plus lisibles et accessibles. Elle inclut les itinéraires d’évacuation, les sorties, les EAS, les systèmes d’alarme, et les équipements de première intervention.

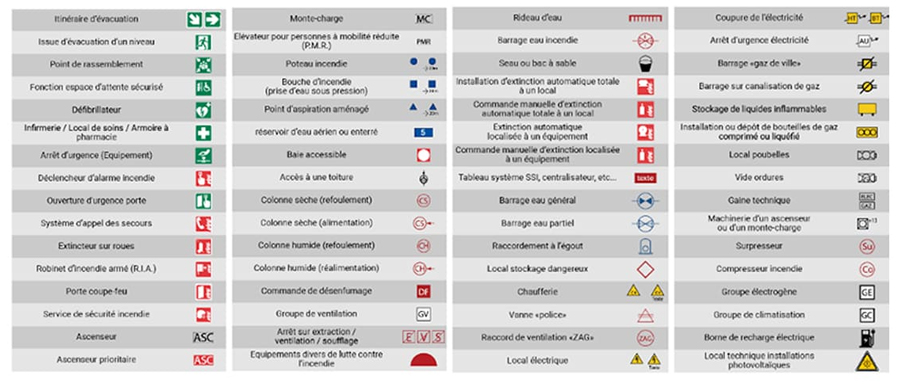

• Une liste spécifique de symboles destinée au personnel d’intervention, notamment aux sapeurs-pompiers. Elle concerne les éléments de base, les dispositifs de sécurité incendie, les équipements de défense extérieure, et les installations techniques.

Extraits de la Norme Française NF X 08-070

Domaine d’application

La norme NF X 08-070 définit les règles de conception pour les consignes et instructions de sécurité. Ces éléments incluent :

• Les plans d’évacuation.
• Les plans d’intervention.
• Les documents et plans techniques de sécurité.

Ces documents contiennent des informations relatives à la sécurité incendie, au secours, à l’évacuation et au sauvetage des occupants. Les consignes, les instructions, ainsi que les plans d’évacuation et d’intervention doivent être affichés dans tous types de locaux, quelle que soit leur fonction.

Termes et définitions

Consigne de sécurité et instruction de sécurité

Les consignes et instructions de sécurité sont des documents, généralement affichés, qui indiquent aux occupants les mesures à prendre en cas d’incident (accident, incendie, etc.).
Elles sont principalement destinées au personnel, mais selon l’activité, des consignes spécifiques pour le public peuvent être nécessaires. Il existe deux types de consignes :

• Consignes générales : s’adressent à tous les occupants.
• Consignes particulières : destinées à des intervenants spécifiques ou liées à des actions particulières.

Plan d’évacuation

Le plan d’évacuation est un plan affiché à destination des occupants. Il illustre les éléments nécessaires à l’évacuation et peut inclure des informations sur le sauvetage, l’extinction des incendies et les secours.

Plan d’évacuation sectoriel

Le plan d’évacuation sectoriel représente partiellement un niveau du bâtiment, avec une indication de la zone concernée sur un plan de situation.

Plan d’intervention

Le plan d’intervention fournit des informations pour faciliter l’intervention des services de secours internes ou externes (pompiers). Il est conçu pour être facile à lire en situation d’urgence.

Plan de situation / Plan d’orientation

Ce plan graphique simplifié relie le plan d’évacuation sectoriel à l’ensemble du bâtiment ou du site.

Itinéraire d’évacuation

L’itinéraire d’évacuation est le chemin désigné pour quitter les lieux ou atteindre une zone sécurisée.

Concepteur

Le concepteur est l’entité responsable de l’exécution et de la conformité aux prescriptions de réalisation.

Plan technique de sécurité

Le plan technique de sécurité est destiné aux professionnels (secours, installateurs, mainteneurs). Il transmet des informations techniques sur les équipements de sécurité.
Ces plans ne sont généralement pas affichés, car ils sont réservés à des utilisateurs avertis. Ils comprennent les plans d’implantation des équipements, les plans de conformité des ERP, ou les plans SSI.

Porte de recoupement

La porte de recoupement indique une résistance au feu entre deux zones contiguës, permettant de limiter la propagation du feu.

Références normatives

Les documents suivants sont essentiels pour appliquer cette norme. Les références datées ne concernent que l’édition citée, tandis que pour les références non datées, la dernière version s’applique, y compris les éventuelles modifications :

• NF X 08-003-1 : Symboles graphiques et pictogrammes — Couleurs de sécurité et signaux visuels de sécurité — Partie 1 : Principes de conception.
• NF X 08-003-3 : Symboles graphiques et pictogrammes — Couleurs de sécurité et signaux visuels de sécurité — Partie 3 : Signaux visuels de sécurité normalisés.

Consignes et instructions de sécurité

Conditions préalables d’exécution

Les consignes et instructions de sécurité doivent découler d’une étude détaillée des actions à réaliser en cas d’urgence, comme un incendie. Elles doivent être conçues en accord avec l’exploitant, en respectant la stratégie de sécurité du bâtiment. Ces consignes peuvent être générales, pour l’ensemble des occupants, ou particulières, adaptées à certaines catégories de personnes ou à des actions spécifiques.

Contenu et présentation

Lisibilité

Les informations contenues dans les consignes de sécurité doivent être facilement lisibles à la distance d’observation prévue. Le choix des polices de caractères doit optimiser cette lisibilité.

En-tête

Les consignes doivent comporter un en-tête dans la langue habituelle de l’établissement. La taille de l’en-tête doit représenter au moins 7 % de la plus petite dimension du document, et les caractères de l’en-tête doivent avoir une hauteur équivalente à 60 % de cette hauteur.

Illustrations et textes

Les illustrations (pictogrammes, dessins) doivent faciliter la compréhension rapide en cas d’urgence. Si des signaux de sécurité sont présents, ils doivent respecter la norme NF X 08-003. Les textes doivent être rédigés dans la langue nationale, accompagnés d’autres langues si nécessaire.

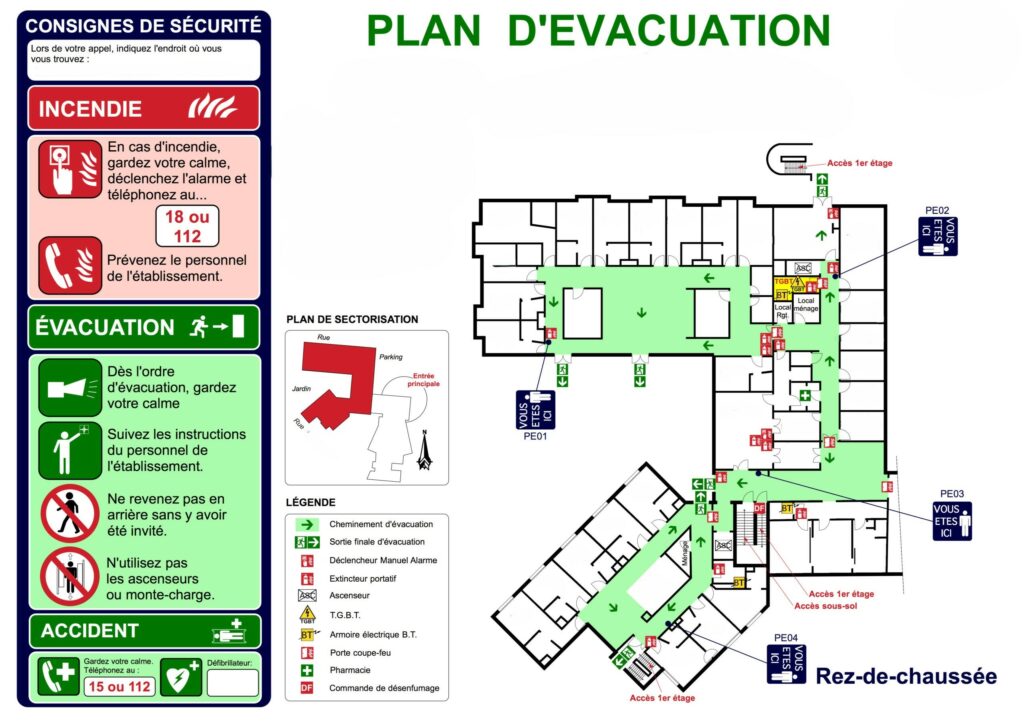

Association à un plan d’évacuation

Les plans d’évacuation peuvent être intégrés aux consignes de sécurité ou affichés à proximité.

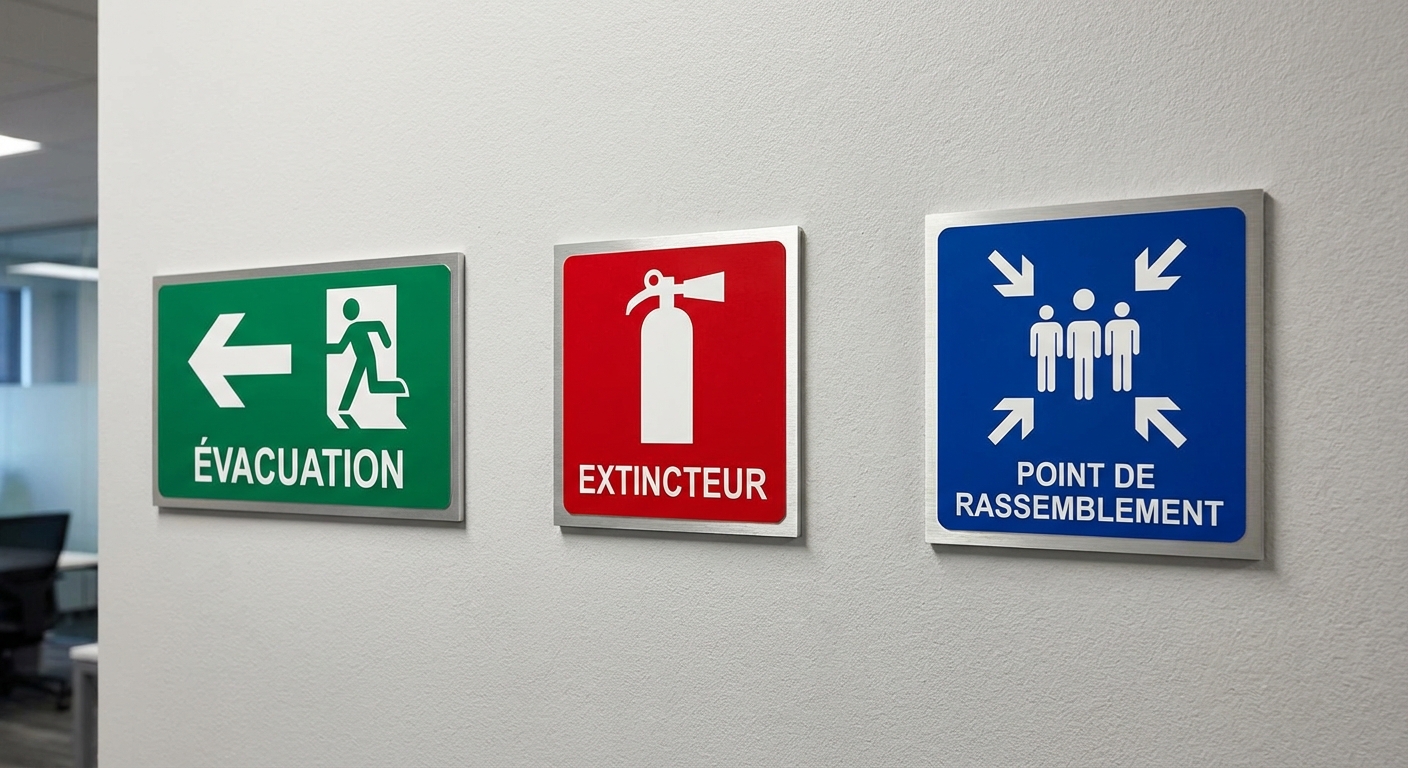

Utilisation des couleurs

Les consignes doivent suivre les règles de la norme NF X 08-003 en termes de couleurs. Les couleurs recommandées sont :

• Rouge pour la sécurité incendie,
• Vert pour l’évacuation,
• Jaune pour les avertissements de danger,
• Bleu pour les obligations.

Matériaux

Les consignes de sécurité doivent être conçues pour résister aux conditions environnementales de leur emplacement, comme l’exposition aux UV ou à l’humidité. Si nécessaire, des tests de durabilité doivent être réalisés selon les méthodes de l’ISO 17398.

Installation et emplacement

Les consignes doivent être installées dans des zones visibles, lisibles, et accessibles. Elles doivent être placées à des points stratégiques, tels que :

• À chaque étage, près des principaux points d’accès.
• Près des ascenseurs et des escaliers.
• Aux intersections principales.

Pour garantir leur lisibilité, il est recommandé de les installer dans des lieux bien éclairés (au moins 50 lux). Si un éclairage de sécurité est présent, les consignes doivent être proches de celui-ci. Si aucun éclairage de sécurité n’est prévu, des consignes photoluminescentes conformes à la NF X 08-050-1 peuvent être utilisées.

Vérification et mise à jour

Les consignes doivent être vérifiées régulièrement, au moins une fois par an, pour garantir qu’elles sont toujours lisibles et à jour. Toute modification des procédures de sécurité ou d’urgence doit entraîner une révision et une mise à jour des consignes. Cette tâche peut être confiée à une entité qualifiée, sous la responsabilité de l’exploitant.

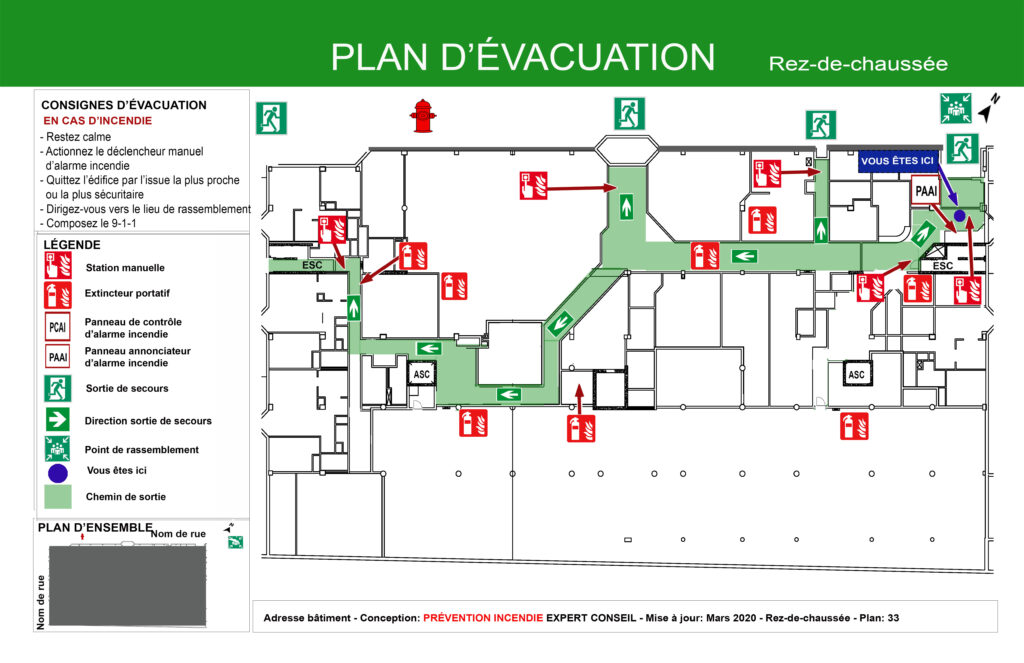

Plans d’évacuation

Les plans d’évacuation servent à guider les occupants vers les sorties en suivant un itinéraire prédéfini (dégagements, sorties, espaces d’attente sécurisés). Ils indiquent également l’emplacement des moyens d’alarme et, parfois, des équipements de première intervention.

Conditions préalables d’exécution

Avant de concevoir les plans d’évacuation, certains éléments doivent être recensés. Ces informations, confirmées par une visite sur site, permettent de concevoir un plan efficace. Elles incluent :

• Le(s) plan(s) actualisé(s) du site, du bâtiment ou de l’établissement.
• L’identification des itinéraires d’évacuation.
• L’emplacement des éléments essentiels à inclure sur le plan.
• Les actions à entreprendre en cas d’urgence ou d’incendie.
• Les zones de refuge et les points de rassemblement.

Principes de conception des plans d’évacuation

Éléments à inclure

Chaque plan d’évacuation d’un niveau doit obligatoirement comporter :

• Les cheminements principaux du niveau et les cloisonnements fixes.
• Les itinéraires d’évacuation, les déclencheurs d’alarme, les portes de recoupement, et les espaces d’attente sécurisés.
• L’emplacement de l’observateur.

En accord avec l’exploitant, le plan peut également indiquer :

• L’emplacement des moyens de premier secours.
• Certains éléments du plan d’intervention.
• Des repères visuels comme les ascenseurs ou aménagements spécifiques.

Dimensions et lisibilité

Les plans doivent permettre une lecture rapide et facile, que ce soit en 2D, perspective, ou 3D. Les dégagements (circulations, escaliers, espaces à l’air libre) doivent être clairement visibles.

• Les plans affichés doivent suivre une échelle de 1:250 ou supérieure (par exemple, 1:100). Si cette échelle nécessite un format supérieur à A2, une échelle de 1:350 peut être utilisée.
• Les plans sectorisés peuvent respecter une échelle de 1:250 dans des formats plus petits, tout en représentant au moins deux issues d’évacuation opposées.
• Les plans individuels (pour des salles de réunion, chambres d’hôtel) peuvent utiliser une échelle différente, tout en restant lisibles.

Certains éléments, tels que les escaliers ou les couloirs, peuvent être agrandis pour améliorer la visibilité ou pour ajouter des signaux de sécurité. L’échelle doit rester homogène pour les plans d’un même local ou établissement.

Pour des zones spécifiques comme les parkings ou espaces techniques, d’autres échelles peuvent être utilisées pour mieux représenter l’étendue de l’espace vide.

• Les dimensions minimales d’un plan d’évacuation (avec ou sans consignes) doivent être de 297 x 420 mm (A3), avec une tolérance de ±5 %. Pour les plans affichés dans des pièces individuelles, une taille réduite à 210 x 297 mm (A4) est acceptée.

Contenu et présentation

Lisibilité

Les informations sur les plans d’évacuation doivent être lisibles depuis la distance d’observation prévue. La hauteur minimale des signaux de sécurité doit être de 7 mm. Les polices de caractères utilisées doivent être de type Lettre bâton sans serif, avec une hauteur de police d’au moins 4 mm (taille des majuscules).

En-tête

Chaque plan d’évacuation doit comporter un en-tête avec les mots “Plan d’évacuation” dans la langue de l’établissement. L’en-tête doit occuper au moins 7 % de la plus petite dimension du plan, et la taille des caractères doit être de 60 % de la hauteur de l’en-tête.

Représentation des structures

Les plans d’évacuation doivent clairement distinguer les murs porteurs, cloisons et escaliers pour faciliter leur lecture. Les murs porteurs doivent apparaître plus épais que les cloisons, et celles-ci plus épaisses que les marches d’escalier.
Tous les murs doivent être représentés en bloc plein (l’utilisation de deux traits parallèles séparés par du blanc n’est pas acceptée).

Représentation des éléments

Les éléments visibles sur le plan doivent être signalés par des signaux de sécurité, identiques à ceux présents sur le terrain, et conformes à la norme NF X 08-003-1. Les symboles graphiques et pictogrammes à utiliser se trouvent dans le chapitre 6 de la norme.

Les points de rassemblement doivent être indiqués directement sur le plan ou via un plan de situation adjacent.
Chaque plan d’évacuation doit comprendre une légende expliquant la signification des symboles et des couleurs. Cette légende ne doit contenir que les éléments présents sur le plan.
Les pictogrammes ne doivent pas gêner la lisibilité du plan, surtout dans les zones de circulation. Si leur taille ou leur nombre est trop important, ils peuvent être placés séparément avec un filet pointant vers l’emplacement réel.

Orientation par rapport à l’observateur

Le plan d’évacuation doit être orienté de sorte que ce qui est à gauche sur le plan soit à la gauche de l’observateur, et ce qui est à droite sur le plan soit à sa droite.
Le plan doit comporter un repère “Vous êtes ici” pour que l’observateur puisse facilement se situer dans le bâtiment. Si un plan de situation est nécessaire, il doit également être orienté de cette manière.

Plan de situation

Le plan de situation doit indiquer l’emplacement des points de rassemblement et la partie couverte par le plan d’évacuation sectoriel. Il doit également fournir une représentation simplifiée des environs, par exemple des routes, parkings ou autres bâtiments.

Consignes et instructions de sécurité

Les plans d’évacuation peuvent être accompagnés de consignes de sécurité. Elles peuvent figurer directement sur le plan ou à proximité de celui-ci.

Autres informations à inclure

Les plans doivent comporter les informations suivantes :

• Le concepteur du plan.
• Le nom du local ou de l’établissement.
• La désignation de l’étage.
• La date de conception du plan.
• Le numéro du plan.

Utilisation des couleurs

Les couleurs doivent respecter les règles de la norme NF X 08-003.

Fond de plan

Le fond des plans d’évacuation doit être de couleur blanche ou blanche photoluminescente (NF X 08-003-1). Si une autre couleur est utilisée, il faut s’assurer que la lisibilité du plan est maintenue.

Itinéraires d’évacuation

Les flèches directionnelles doivent être de couleur verte, conformément à la NF X 08-003. Les itinéraires d’évacuation peuvent être indiqués en vert, en utilisant des demi-teintes pour créer un contraste avec les flèches.
En cas d’utilisation de matériaux photoluminescents, le hachurage peut remplacer les demi-teintes pour rendre visibles les flèches dans l’obscurité.

Signaux de sécurité

Les signaux de sécurité doivent être représentés dans les couleurs de sécurité prévues par la norme NF X 08-003.

Emplacement de l’observateur

L’emplacement de l’observateur sur le plan doit être indiqué en bleu, conformément à la NF X 08-003.

Contour des éléments structuraux

Les éléments structuraux doivent être représentés en noir.

En-tête

L’en-tête du plan doit être vert, et s’il contient du texte, celui-ci doit utiliser une couleur contrastante, conformément à la NF X 08-003.

Texte

Le texte doit être en noir, mais d’autres couleurs peuvent être utilisées pour accentuer certaines informations.

Matériaux

Les plans d’évacuation doivent être fabriqués avec des matériaux capables de résister aux conditions environnantes (exposition aux UV, humidité). Si nécessaire, la durabilité des matériaux doit être évaluée selon les méthodes décrites dans la norme ISO 17398.

Installation et emplacement

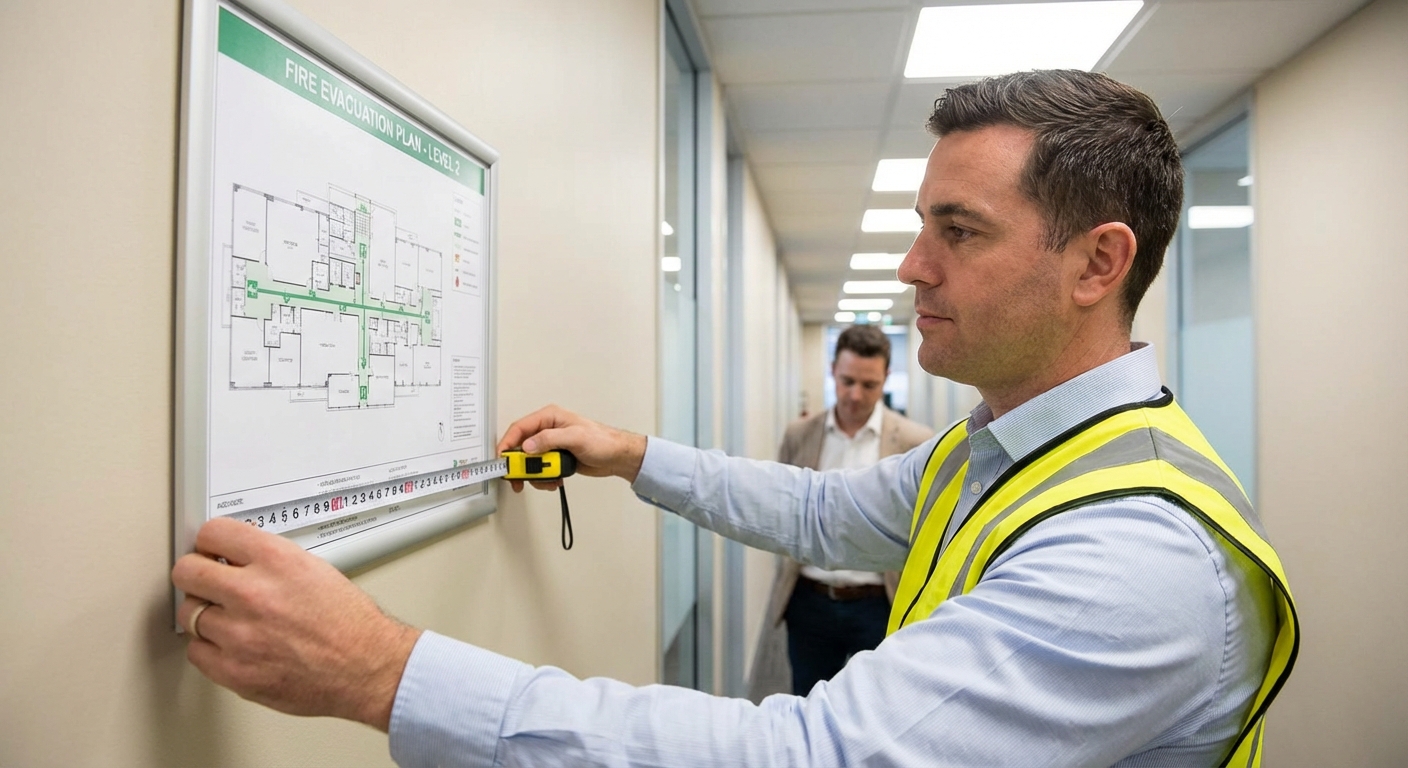

Les plans d’évacuation doivent être installés à une hauteur d’environ 1,50 mètre (axe du plan), dans des endroits visibles, lisibles et accessibles. Ils doivent être placés à des points stratégiques, notamment :

• À chaque étage, près des principaux points d’accès.
• Près des ascenseurs et escaliers.
• Aux principales jonctions et intersections.

Les plans doivent également être installés dans des lieux où les occupants peuvent se familiariser avec les moyens d’évacuation, tels que les entrées principales, accès du personnel, salles d’attente, chambres d’hôtel, etc.

Pour garantir une lisibilité suffisante, les plans doivent être installés dans des zones où la lumière atteint au moins 50 lux. Si un éclairage de sécurité est présent, il est recommandé de placer les plans à proximité. En l’absence d’éclairage de sécurité, des plans photoluminescents peuvent être utilisés. Ces matériaux doivent appartenir à la classe C de la norme NF X 08-050.

Vérification et mise à jour

Les plans d’évacuation doivent être vérifiés régulièrement, au moins une fois par an, pour s’assurer qu’ils sont lisibles, visibles et à jour. Toute modification du local ou des procédures de sécurité doit entraîner une mise à jour des plans.
Ces vérifications peuvent être effectuées par une entité qualifiée, sous la responsabilité de l’exploitant.

Plans d’intervention

Les plans d’intervention ont pour objectif de fournir les informations nécessaires pour faciliter l’intervention des services de secours, internes ou externes, en cas d’urgence. Ils doivent être conçus pour permettre une lecture rapide et efficace.

Conditions préalables d’exécution

Le concepteur doit effectuer une visite des locaux avant la réalisation des plans pour identifier :

• Les modifications effectuées par rapport au plan initial.
• L’état actuel des lieux.
• L’emplacement des éléments à inclure sur le plan.

Principes de conception des plans d’intervention

Éléments à inclure

Les éléments à inclure sur les plans dépendent du degré de précision requis et de la nature des locaux. Ils doivent être déterminés d’un commun accord, en prenant en compte les risques, y compris ceux liés à la malveillance. Les plans doivent inclure :

• Les cloisonnements principaux et les dégagements, avec l’emplacement des ouvertures (portes, fenêtres).
• Les locaux techniques et zones à risques particuliers.
• Les dispositifs et commandes de sécurité.
• Les organes de coupure des fluides et sources d’énergie.
• Les moyens d’extinction fixes et les alarmes.
• Les zones de mise en sécurité (espaces d’attente sécurisés) et les portes de recoupement.
• Les conduits dangereux qui ne peuvent être neutralisés (gaz, électricité).
• Toute autre information nécessaire pour l’intervention des secours.

Dimensions et lisibilité

Les plans doivent être conçus pour être lisibles rapidement, même en situation d’urgence. Ils doivent utiliser des vues en 2D, perspective, ou 3D, avec des dégagements clairement mis en valeur. Les plans doivent respecter une échelle de 1:250, mais si un format supérieur au A2 est nécessaire, une échelle de 1:350 peut être utilisée.

Certains éléments comme les escaliers ou les couloirs peuvent être agrandis pour faciliter l’ajout de signaux de sécurité. Les plans doivent conserver une homogénéité dans leur illustration.

Contenu et présentation

Lisibilité

Les informations sur les plans doivent être lisibles à la distance prévue. Les signaux de sécurité doivent avoir une hauteur minimale de 7 mm. Les polices de caractères doivent être de type Lettre bâton sans serif, et la taille des majuscules ne doit pas être inférieure à 4 mm. Pour les plans d’étage, le numéro du niveau concerné doit être suffisamment grand pour être lu à distance.

En-tête

Chaque plan doit comporter un en-tête avec les mots “Plan d’intervention”. L’en-tête doit représenter au moins 7 % de la plus petite dimension du plan, et les caractères doivent mesurer au moins 60 % de la hauteur de l’en-tête.

Représentation des structures et des éléments

Les murs porteurs, cloisons et escaliers doivent être distinctement représentés pour une compréhension rapide. Les murs porteurs doivent apparaître plus épais que les cloisons, et celles-ci plus épaisses que les marches d’escaliers.

Les éléments représentés sur le plan doivent utiliser des signaux de sécurité conformes à la norme NF X 08-003. Une légende doit indiquer la signification des symboles et des couleurs. Si l’emplacement réel d’un pictogramme ne peut être indiqué en raison de sa taille, il peut être placé à proximité avec un filet pointant vers l’emplacement exact.

Orientation de l’observateur

Le plan doit comporter un repère “Vous êtes ici” pour indiquer à l’observateur son emplacement par rapport au bâtiment. Si un plan de situation est nécessaire, il doit inclure les points de rassemblement et une représentation simplifiée des alentours (routes, parkings, autres bâtiments).

Consignes et instructions de sécurité

Les plans d’intervention ne doivent inclure que des consignes particulières, destinées aux intervenants, pour les informer sur des spécificités du bâtiment (procédures de mise en sécurité, sources photovoltaïques, etc.).

Informations supplémentaires

Les informations suivantes doivent figurer sur le plan :

• Le concepteur du plan.
• Le nom de l’établissement.
• La date de conception.
• Le numéro du plan.
• La désignation de l’étage pour les plans d’intervention d’étage.

Utilisation des couleurs

Les plans doivent respecter les codes de couleur définis par la norme NF X 08-003.

Fond de plan

Le fond du plan doit être blanc ou blanc photoluminescent. Si une autre couleur est choisie, il faut s’assurer que la lisibilité reste optimale.

Signaux de sécurité

Les signaux de sécurité doivent être reproduits dans les couleurs définies par la norme NF X 08-003.

Emplacement de l’observateur

L’emplacement de l’observateur doit être indiqué en bleu, conformément à la NF X 08-003.

Contour des éléments structuraux

Les éléments structuraux doivent être représentés en noir.

En-tête

L’en-tête doit de préférence être en rouge. Si l’en-tête est un bandeau, le texte doit être en couleur contrastante.

Texte

Le texte doit être en noir, mais d’autres couleurs peuvent être utilisées pour mettre en avant certaines informations.

Matériaux

Les plans d’intervention doivent être fabriqués avec des matériaux résistants aux conditions du site, comme les UV et l’humidité. Si nécessaire, leur durabilité doit être mesurée selon les méthodes de l’ISO 17398.

Installation et emplacement

Les plans doivent être installés à des points stratégiques (proche des entrées, rez-de-chaussée, étages) et être visibles et accessibles. Ils doivent être placés à une hauteur d’environ 1,50 mètre. Les plans doivent être installés dans des zones bien éclairées, avec une luminosité d’au moins 50 lux. En cas d’absence d’éclairage de sécurité, des matériaux photoluminescents peuvent être utilisés.

Vérification et mise à jour

Les plans doivent être vérifiés régulièrement, au moins une fois par an, pour s’assurer qu’ils sont lisibles, visibles et à jour. Toute modification du bâtiment ou des procédures de sécurité doit entraîner une mise à jour des plans.

Principes de conception graphiques des documents et plans techniques de sécurité

Ce chapitre présente les symboles et signaux à inclure sur les plans pour indiquer les équipements de protection, les dispositifs de lutte contre l’incendie, les moyens d’évacuation, de mise en sécurité, ainsi que les informations liées à la sécurité. Ces plans sont utilisés dans plusieurs domaines :

• Information des occupants (plan d’évacuation, plan des chambres, plan de confinement).
• Information des secours (plan d’intervention, plan d’évacuation, POI, PPI).
• Autres domaines associés.

Ces plans servent à l’exploitation, à la conception, à la construction, à la rénovation, aux contrôles de conformité en sécurité incendie et à l’intervention.

Dessin des structures

Pour les plans destinés à des études, il n’y a pas de spécifications particulières à respecter.
Pour ceux destinés à une utilisation opérationnelle, la représentation des structures doit suivre les mêmes règles que celles des plans d’intervention.

Conception informatique

Lors de la réalisation de ces plans sur un système informatique, il est recommandé d’utiliser des calques/couches :

• Un calque/couche dédié à la structure du bâtiment.
• D’autres calques/couches pour chaque équipement ou groupe d’équipements.

Autres spécifications

Pour les plans utilisés par les services de secours, il est conseillé d’inclure :

• Une indication d’échelle.
• Le nord géographique.
• Les coordonnées GPS de l’établissement.

Ces plans sont utilisés pour l’exploitation, la conception, la construction, la rénovation, les contrôles de conformité en sécurité incendie, ainsi que pour les interventions.

Symboles graphiques et pictogrammes à utiliser

Principes de conception

Lorsque qu’un symbole est déjà normalisé, il est inclus dans la norme comme symbole unique.
Les tableaux des sections correspondantes présentent les symboles couramment utilisés.
Les formes géométriques de base et les symboles complémentaires pour la création de nouveaux symboles sont également décrits.

Principes de présentation

Tous les symboles utilisés sur un plan doivent respecter la même échelle relative, qui dépend de l’échelle du plan lui-même. Certains symboles peuvent être représentés dans une taille plus grande pour des raisons spécifiques.

Les symboles peuvent être accompagnés de précisions dans certains cas :

• Lorsque la norme l’exige (par exemple pour indiquer la nature ou la quantité d’un stockage).
• Si aucun symbole unique n’existe, un texte peut être associé à la forme de base pour répondre à un besoin spécifique.
• Pour remplacer plusieurs symboles similaires en indiquant leur nombre (exemple : « 3 x » pour signaler 3 équipements identiques).

Légende

La signification des symboles doit être clairement expliquée dans une légende, compréhensible par tous les lecteurs. Seuls les symboles apparaissant sur le plan doivent être inclus dans la légende.

Les symobles :

Symboles uniques spécifiques aux plans d’intervention et de sécurité

Les symboles utilisés dans les plans d’intervention, les plans des services de secours, ainsi que dans les documents techniques de sécurité sont uniques et spécifiques à chaque domaine.

Signification des abréviations

Les abréviations suivantes se réfèrent aux types de documents concernés :

• PI : Plan d’intervention
• SP : Plans et documents des services de secours
• DT : Plans et documents techniques de sécurité

Symboles composés

Lorsque qu’aucun des symboles uniques définis dans les sections précédentes ne correspond à l’équipement à représenter, il est possible de créer un symbole composé. Ce symbole se forme par l’association d’une forme géométrique de base et d’un symbole complémentaire.

Utilisation des symboles composés

Le principe des symboles composés est principalement utilisé pour :

• Les plans et documents des services de secours.
• Les plans et documents techniques de sécurité.

Exemples de plans d’évacuation

Les exemples de plans d’évacuation présentés ci-dessous illustrent différentes configurations possibles. Bien que ces schémas offrent des idées de présentation, ils ne sont pas exhaustifs et ne doivent pas être pris comme des modèles rigides.

Représentation des exemples

Les figures A.1 à A.4 offrent une vision de la disposition de plans d’évacuation.
Ces schémas ne sont pas dessinés à l’échelle et sont fournis à titre indicatif.
