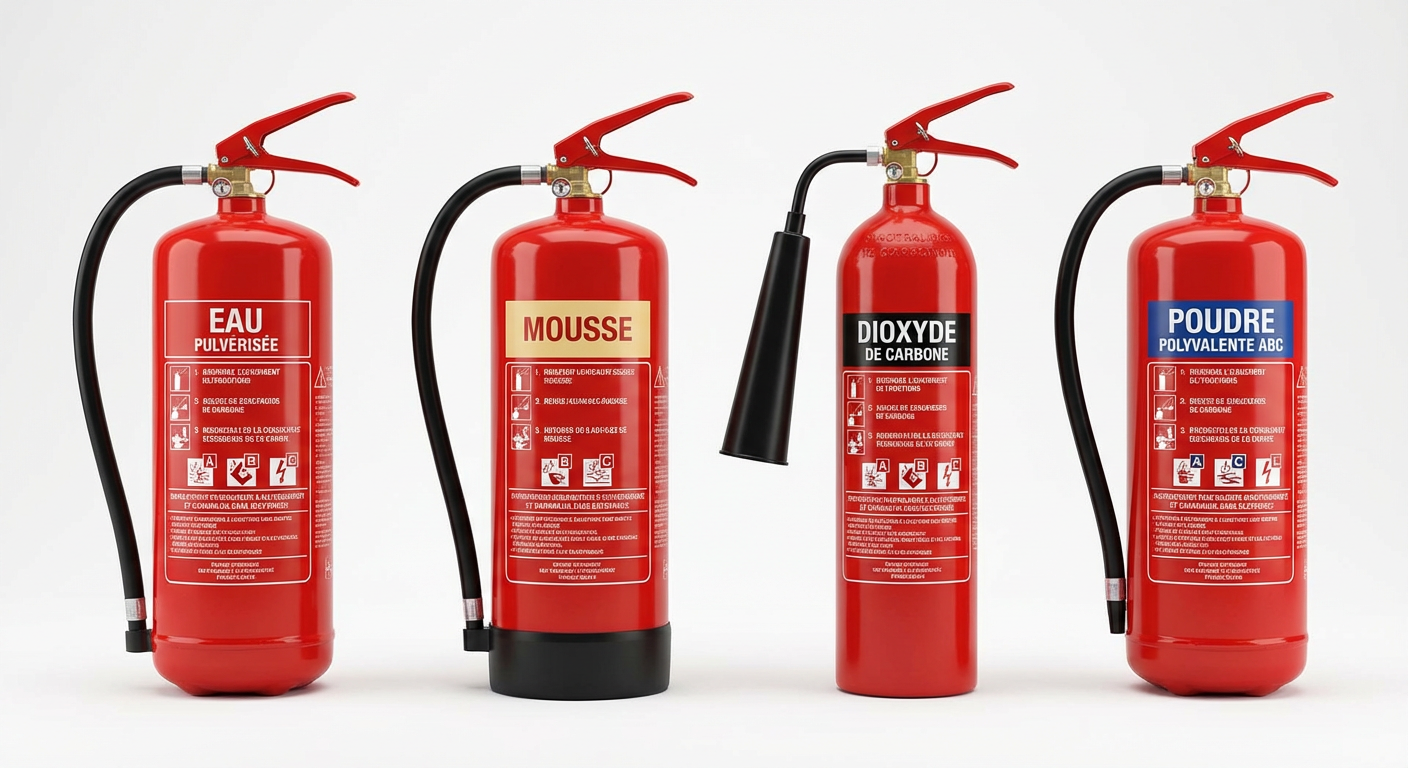

Chez Alise SSI, nous nous efforçons d’offrir les meilleures solutions pour la maintenance et l’installation des systèmes de sécurité incendie (SSI) à Lyon. Nos services incluent une offre de devis gratuit en ligne pour répondre rapidement à vos besoins. Aujourd’hui, nous vous expliquons comment identifier le symbole extincteur sur un plan et l’importance de cette signalétique.
- Le symbole extincteur (pictogramme blanc sur fond rouge) est normalisé par les normes NF X08-070 et ISO 7010
- Il doit être placé près des sorties de secours, dans les couloirs principaux et à proximité des zones à risque
- Les plans d’évacuation doivent intégrer ces pictogrammes pour permettre une localisation rapide du matériel
- La mise à jour régulière de la signalétique est obligatoire lors de tout changement d’agencement
Le rôle du symbole d’extincteur sur un plan
Les symboles d’évacuation et les pictogrammes incendie jouent un rôle crucial dans la sécurité incendie. Parmi eux, le symbole extincteur est essentiel pour guider les occupants vers le matériel de lutte contre l’incendie. Conformément à la norme NF X08-070 et à la norme ISO 7010, ces pictogrammes aident à localiser rapidement les équipements nécessaires pour maîtriser un incendie.
Cette signalétique incendie permet non seulement d’assurer une évacuation rapide et sécurisée mais également de faciliter l’accès au matériel adéquat comme les extincteurs. Bien connaître ce symbole peut faire une énorme différence en situation de crise.
Normes et législations en matière de signalisation
L’utilisation et le positionnement des pictogrammes d’incendie doivent respecter certaines normes spécifiques. La norme NF X08-070 et la norme ISO 7010 sont deux standards importants à suivre. Ces normes définissent les dimensions, les couleurs et les symboles à utiliser pour garantir leur reconnaissance immédiate par tous, même dans des conditions de visibilité réduite.
La norme NF X08-070 notamment est essentielle pour la réalisation des plans d’évacuation qui doivent contenir des informations claires et lisibles. Le respect de ces normes assure que toutes les personnes, y compris celles ne parlant pas français ou celles présentant des limitations visuelles, peuvent comprendre la signalétique incendie.
Identification du symbole d’extincteur
Le symbole d’extincteur est souvent représenté par un graphique simple : une image blanche d’un extincteur en position verticale sur un fond rouge carré ou rectangle vertical. Ce pictogramme doit être clair et reconnaissable immédiatement pour garantir son efficacité. Il peut aussi être disponible sous forme de pictogrammes autocollants pour simplifier sa mise en place sur divers supports.
Dans les plans d’évacuation, ce symbole est placé stratégiquement pour maximiser son accessibilité. Par exemple, il se trouve généralement près des sorties et dans les zones à haut risque d’incendie. L’emplacement exact doit toujours être réfléchi de manière à minimiser le temps nécessaire pour atteindre l’extincteur.
Exemples de bons emplacements
- Près des sorties de secours.
- À proximité des points de rassemblement.
- Dans les couloirs principaux et les halls d’entrée.
- Proche des équipements susceptibles de provoquer des incendies, comme les salles informatiques ou les cuisines.
Pour les bâtiments de grande surface, utilisez des pictogrammes photoluminescents (conformes à la norme ISO 17398). Ils restent visibles pendant plus de 10 minutes après une coupure de courant, ce qui est crucial pour guider les occupants vers les extincteurs en cas de panne électrique liée à l’incendie.
Pourquoi faire appel à Alise SSI pour la signalétique incendie ?
À Alise SSI, nous comprenons l’importance de la sécurité incendie et des équipements de signalisation. En tant qu’experts basés à Lyon, nous proposons des services complets pour assurer que votre bâtiment est conforme aux normes réglementaires. Notre équipe peut s’occuper de l’installation et de la maintenance de vos systèmes de sécurité incendie, y compris la mise en place des plans d’évacuation et des pictogrammes adéquats.
Nous offrons un devis gratuit en ligne afin que vous puissiez évaluer facilement nos prestations. Avec notre expertise, vous pouvez être sûr que votre signalétique incendie sera optimale, assurant ainsi la sécurité de tous les occupants du bâtiment.
Services proposés par Alise SSI
| Service | Description |
|---|---|
| Installation de SSI | Mise en place de systèmes complets de détection et protection contre l’incendie. |
| Maintenance de SSI | Inspection régulière et entretien des équipements de sécurité incendie. |
| Conception et implémentation de plans d’évacuation | Création de plans conformes aux normes avec signalétique précise. |
| Consultation et audit de sécurité incendie | Évaluation exhaustive des risques et propositions de solutions adaptées. |
Un plan d’évacuation non conforme aux normes NF X08-070 peut entraîner une mise en demeure par la commission de sécurité. Les pictogrammes doivent respecter des dimensions minimales (selon la distance de lecture) et des couleurs normalisées : fond rouge pour le matériel incendie, fond vert pour les issues de secours.
Conseils pratiques pour optimiser votre signalétique incendie
Optimiser la signalétique incendie demande une réflexion approfondie et souvent, l’intervention de professionnels comme Alise SSI. Voici quelques conseils pour vous aider :
- Choisir les bons emplacements : Assurez-vous que les symboles sont visibles et accessibles, particulièrement dans les zones à risque.
- Respecter les normes : Utiliser des pictogrammes conformes aux normes NF X08-070 et ISO 7010 garantit une compréhension universelle.
- Actualiser régulièrement les plans : Modifiez les plans d’évacuation si l’agencement intérieur change, pour que la signalétique reste pertinente.
- Former le personnel : Organisez des formations régulières pour familiariser les employés aux symboles et au matériel de lutte contre l’incendie.
- Utiliser des matériaux durables : Les pictogrammes autocollants et autres supports doivent résister aux conditions environnementales pour rester visibles sur le long terme.
Formation et sensibilisation : étapes essentielles
L’efficacité de la signalétique dépend aussi de la formation et de la sensibilisation. Chez Alise SSI, nous proposons des sessions éducatives pour informer votre équipe sur la signification des différents symboles et sur les procédures à suivre en cas d’urgence.
En formant régulièrement le personnel, vous augmentez les chances de réaction appropriée lors d’une situation critique. Non seulement cela améliore la sécurité globale, mais ça renforce également la confiance des employés dans leur environnement de travail.
Différentes catégories de symboles de sécurité incendie
Il existe plusieurs types de symboles de sécurité incendie, chacun ayant une fonction spécifique :
- Pictogrammes d’information : Indiquent les emplacements des extincteurs, des dispositifs d’alarme et des sorties de secours.
- Pictogrammes de prévention : Avertissent des dangers potentiels tels que “Risque d’incendie” ou “Zone inflammable”.
- Pictogrammes d’obligation : Recommandent des actions spécifiques comme “Porter un équipement de protection” ou “Accès réservé aux personnels autorisés”.
- Pictogrammes de secours : Signalent la présence d’équipements de premiers soins, de défibrillateurs, etc.
Exemples concrets de plans d’évacuation
Pour mieux illustrer l’application des symboles d’évacuation et pictogrammes incendie, imaginons un plan d’évacuation typique :
Dans un bâtiment commercial à plusieurs niveaux, chaque étage dispose de plusieurs extincteurs judicieusement répartis. Des pictogrammes d’extincteurs sont placés près des entrées principales, des issues de secours et des zones sensibles comme les salles de serveurs ou les cuisines. Les plans d’évacuation affichés à chaque niveau intègrent ces symboles conformément à la norme ISO 7010, garantissant une compréhension facile et immédiate.
- Le symbole extincteur (fond rouge, pictogramme blanc) est normalisé ISO 7010 et NF X08-070
- Son emplacement sur les plans doit refléter la position réelle des extincteurs dans le bâtiment
- Les pictogrammes doivent être visibles, durables et adaptés aux conditions (photoluminescents si nécessaire)
- Tout changement d’agencement impose une mise à jour immédiate des plans et de la signalétique
- La formation du personnel à la lecture des plans et à l’utilisation des extincteurs est indispensable
Questions fréquentes
Quelle est la norme qui régit le symbole extincteur sur les plans d’évacuation ?
Le symbole extincteur sur les plans d’évacuation est régi principalement par la norme NF X08-070 pour la réalisation des plans de sécurité, et par la norme ISO 7010 pour les pictogrammes de sécurité internationaux. Ces normes définissent la forme (carré ou rectangle vertical), les couleurs (fond rouge, pictogramme blanc) et les dimensions minimales du symbole selon la distance de lecture.
À quelle hauteur doit-on placer le pictogramme extincteur dans un bâtiment ?
Le pictogramme signalant la présence d’un extincteur doit être installé à une hauteur comprise entre 1,80 m et 2,20 m du sol, au-dessus ou à proximité immédiate de l’extincteur qu’il signale. Pour les extincteurs situés dans des renfoncements ou derrière des piliers, un pictogramme supplémentaire en drapeau (perpendiculaire au mur) améliore la visibilité.
Quelle est la différence entre un pictogramme d’extincteur et un pictogramme de RIA ?
Le pictogramme d’extincteur représente un extincteur portable sur fond rouge, tandis que le pictogramme de RIA (Robinet d’Incendie Armé) montre un dévidoir avec un tuyau, également sur fond rouge. Les deux sont des équipements de première intervention, mais le RIA fournit de l’eau sous pression et nécessite une formation spécifique. Sur les plans, ils utilisent des symboles distincts normalisés ISO 7010.
Combien de pictogrammes extincteur faut-il dans un bâtiment ?
Le nombre de pictogrammes dépend directement du nombre d’extincteurs installés et de la configuration des locaux. Chaque extincteur doit être signalé par au moins un pictogramme visible depuis les circulations principales. En règle générale, on place un extincteur tous les 200 m² et à moins de 15 mètres de tout point du bâtiment, chacun accompagné de son pictogramme.
Peut-on utiliser des pictogrammes d’extincteur autocollants ?
Oui, les pictogrammes autocollants sont autorisés à condition qu’ils respectent les normes NF X08-070 et ISO 7010 en termes de dimensions, couleurs et graphisme. Ils doivent être fabriqués dans un matériau résistant (PVC, vinyle) et rester lisibles dans le temps. Pour les environnements humides ou poussiéreux, privilégiez les panneaux rigides en aluminium ou PVC.
Faut-il mettre à jour les plans d’évacuation après chaque déplacement d’extincteur ?
Oui, toute modification de l’emplacement d’un extincteur doit entraîner une mise à jour immédiate du plan d’évacuation concerné. Le Code du travail (article R4227-38) impose que les consignes de sécurité et les plans soient toujours à jour. Un plan obsolète peut créer une confusion dangereuse en situation d’urgence et constitue un manquement réglementaire.
En fin de compte, investir dans une signalétique incendie conforme et bien pensée est indispensable pour protéger les biens et les personnes. L’expertise d’Alise SSI à Lyon est là pour vous accompagner dans ce processus, assurant une installation et une maintenance de qualité supérieure. N’hésitez pas à profiter de notre devis gratuit en ligne pour découvrir comment nous pouvons améliorer votre sécurité incendie.
