Une trappe bloquée, mal asservie ou absente, et la fumée s’accumule sous la toiture au lieu de s’évacuer. En situation d’incendie, c’est elle qui blesse et tue avant les flammes, et qui empêche les secours d’intervenir.
L’installation trappe de désenfumage ne se résume pas à percer un toit et poser un caisson. Elle engage un relevé sur site, un choix de matériel adapté au volume à désenfumer, un raccordement au système de sécurité incendie et une réception testée. Voici le déroulé réel d’un chantier, les délais à prévoir et ce qui fait varier le budget. Si votre bâtiment est concerné, notre équipe gère l’installation de trappe de désenfumage du premier métré à la levée des réserves.
Quelles sont les étapes d’installation d’une trappe de désenfumage ?
Une installation complète suit cinq phases : relevé sur site et calcul de la surface utile d’évacuation, choix du matériel (exutoire, trappe ou volet), pose en toiture ou en façade, raccordement au CMSI avec asservissement du DAS, puis réception avec essai de manœuvre. Chaque étape conditionne la suivante.
Le relevé est l’étape qui fixe tout le reste. On mesure la surface du local, la hauteur sous toiture et la présence d’amenées d’air, puis on détermine la section d’ouverture nécessaire. C’est aussi là qu’on tranche entre les différents types et dimensions d’exutoires selon la configuration du bâtiment.
Vient ensuite le choix du principe de ventilation. Le désenfumage naturel ou mécanique dépend du volume, de la hauteur et de l’usage des locaux : les exutoires en toiture conviennent aux grands volumes, la ventilation mécanique s’impose quand la tirage naturel ne suffit pas.

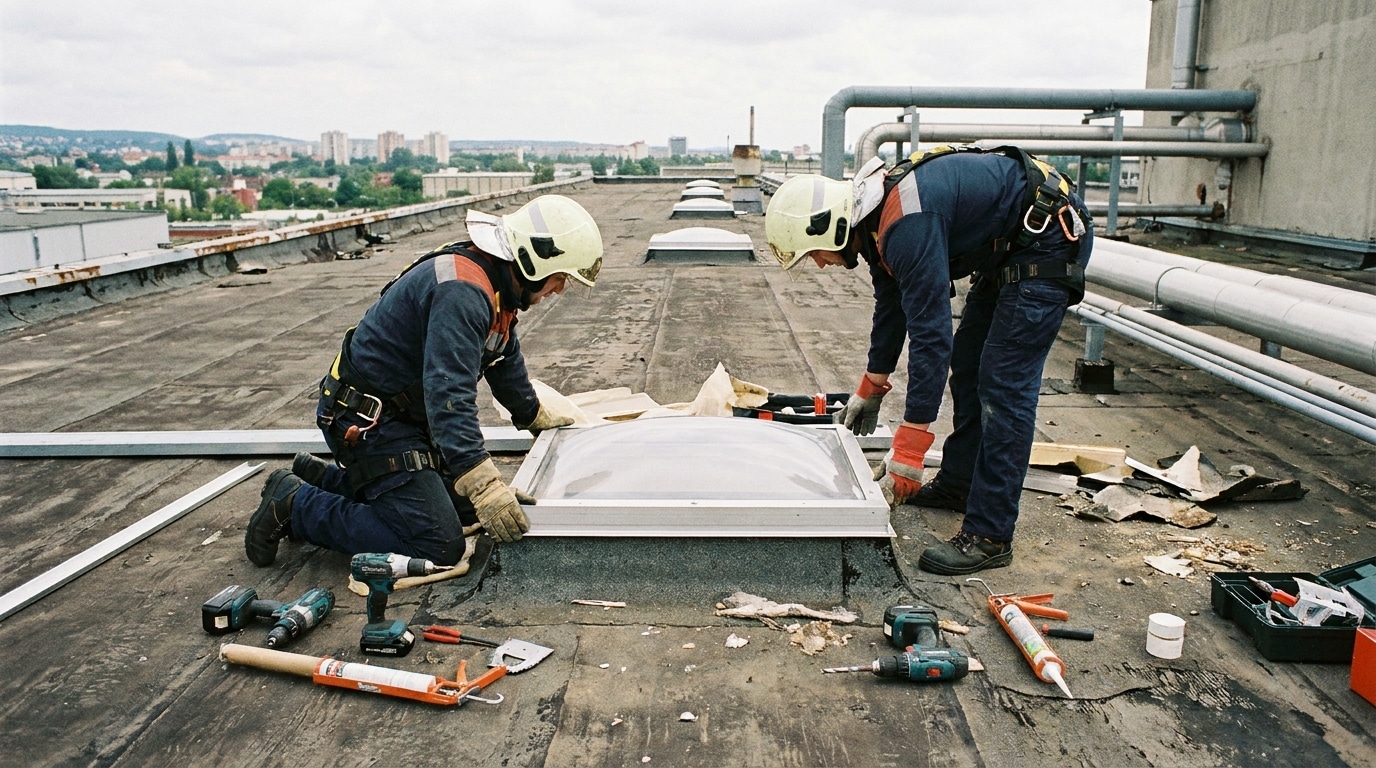

La pose se coordonne avec le lot étanchéité et le SSI existant. Sur un site en activité, nous travaillons par zones pour éviter toute coupure d’exploitation, comme lors de la refonte d’un SSI obsolète sur 5 000 m² dans un entrepôt logistique, menée sans arrêt de l’activité.
Quelle est la réglementation concernant l’installation de trappes de désenfumage ?
En ERP et en IGH, le désenfumage est obligatoire et doit respecter les normes en vigueur ainsi que le règlement de sécurité contre l’incendie. L’objectif réglementaire est double : maintenir une hauteur d’air libre de fumée pour l’évacuation et faciliter l’action des secours. La commission de sécurité contrôle cette conformité.
Le dimensionnement s’appuie sur l’instruction technique IT 246, qui encadre le calcul des surfaces d’évacuation et d’amenée d’air pour le désenfumage naturel comme mécanique. Un exutoire sous-dimensionné ou mal positionné suffit à motiver une réserve.
Pour un établissement recevant du public dont l’installation est vieillissante, la mise en conformité du désenfumage en ERP est souvent le déclencheur du chantier. Nous avons ainsi fait lever un avis défavorable de commission sur un ERP de type M dans le délai imposé, sans fermeture du commerce.
Quels délais prévoir pour poser une trappe de désenfumage ?
Comptez plusieurs jours de chantier pour une trappe unique raccordée, davantage pour un parc d’exutoires sur grande surface. S’ajoutent en amont le relevé, le chiffrage et l’approvisionnement du matériel. Chez Alise SSI, la réponse à une demande intervient sous 24 heures, ce qui accélère le lancement.
La phase la plus sensible reste la fin de chantier. La réception et mise en service comprend l’essai de manœuvre de chaque DAS, la vérification de l’asservissement au CMSI et le contrôle du retour d’information. Une trappe qui s’ouvre mais ne remonte pas d’état au tableau n’est pas conforme.
Les réserves fréquentes de commission portent sur une surface utile insuffisante, une amenée d’air absente, un déclenchement non testé ou l’absence de rapport d’essai. Les anticiper au relevé évite de repasser deux fois sur le toit.
Quel est le prix d’un système de désenfumage ?
Le prix d’un système de désenfumage dépend du nombre de trappes, du principe retenu (naturel ou mécanique), de la nature de la toiture, de la complexité du raccordement au CMSI et du niveau d’exigence de la commission. Deux bâtiments de surface identique peuvent afficher des budgets très différents.
Un chiffrage sérieux ne se donne pas au téléphone sur une surface au sol. Avant d’arrêter un budget, faites réaliser un relevé sur site : c’est le seul moyen d’obtenir un chiffrage juste, et vous pouvez demander un devis gratuit pour votre bâtiment.
Ce devis détaille le matériel, la pose, le raccordement et la réception. Un prix bas qui omet l’asservissement ou l’essai de manœuvre revient toujours plus cher au passage de la commission.
Qui actionne les trappes de désenfumage ?
Les trappes s’ouvrent automatiquement sur ordre du CMSI, déclenché par la détection incendie ou une commande manuelle. Chaque trappe est un DAS (dispositif actionné de sécurité) relié au système. Les sapeurs-pompiers et le personnel peuvent aussi les commander manuellement depuis un point d’accès identifié.

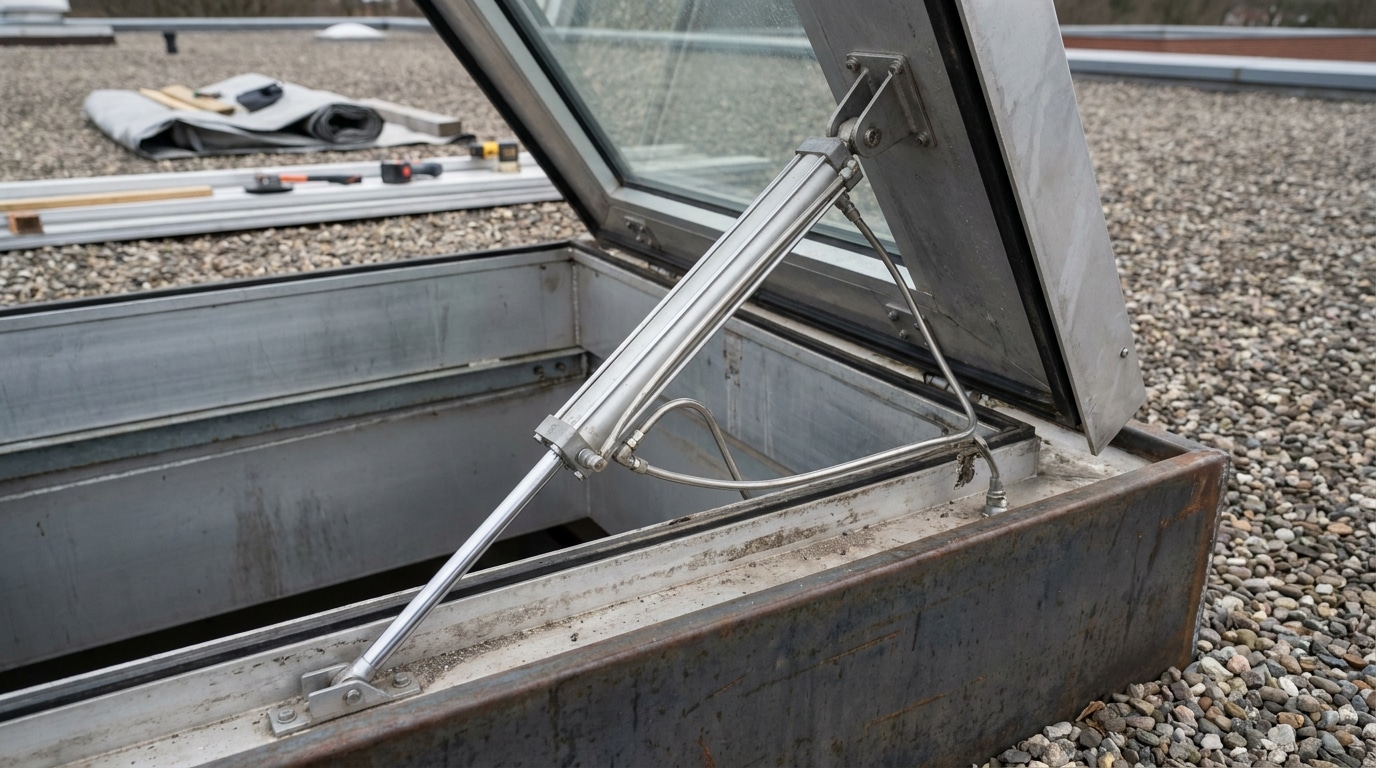

Le principe est simple : un déclencheur donne l’ordre, le DAS libère l’ouvrant, la fumée s’évacue. Pour comprendre la mécanique interne, du vérin pneumatique au système à ressort, voyez comment fonctionne une trappe de désenfumage.
Ce chaînage entre détection, CMSI et désenfumage doit être testé à la réception puis entretenu. Une installation certifiée APSAD et suivie dans la durée garde cette chaîne opérationnelle le jour où elle doit servir.
