Extinction automatique à gaz : fonctionnement et avantages

La protection incendie automatique est une priorité essentielle pour de nombreuses entreprises et infrastructures sensibles. Parmi les solutions les plus efficaces, le système d’extinction à gaz se distingue par son efficacité et son adaptabilité à divers environnements. Comment fonctionne-t-il ? Quels sont ses avantages ? Cet article explore en détail tout ce qu’il faut savoir sur cette technologie incontournable pour la sécurité incendie.

Sommaire

1. Qu’est-ce qu’un système d’extinction à gaz ?
2. Fonctionnement d’un système d’extinction à gaz
3. Types de gaz extincteurs
4. Modes de protection : noyage total et protection ponctuelle
5. Constitution technique d’une IEAG
6. Avantages du système d’extinction à gaz
7. Installation et maintenance
8. Exigences techniques et étanchéité
9. Exploitation et télésurveillance
10. Réglementation incendie
11. Applications et secteurs concernés
12. Comparaison avec d’autres systèmes d’extinction
13. Coûts et rentabilité
14. Erreurs courantes à éviter
15. Questions fréquentes

Qu’est-ce qu’un système d’extinction à gaz ?

Un système d’extinction à gaz est un dispositif de protection incendie automatique qui utilise un gaz spécifique pour étouffer un feu sans endommager l’environnement protégé. Contrairement aux systèmes à eau ou à mousse, il ne cause pas de dégâts collatéraux, ce qui en fait une solution idéale pour les centres de données, les musées ou encore les laboratoires.

Ce type d’installation, désigné sous le sigle IEAG (installation d’extinction automatique à gaz), poursuit deux objectifs essentiels :

• Éteindre rapidement un incendie dès son apparition.
• Maintenir l’extinction suffisamment longtemps pour éviter tout risque de réinflammation, notamment dans les cas de noyage total.

En France, ces systèmes sont souvent déployés dans des installations classées pour l’environnement (ICPE) et des établissements recevant du public (ERP). Des arrêtés spécifiques peuvent également les rendre obligatoires dans certains locaux.

Obtenir un devis

Fonctionnement d’un système d’extinction à gaz

Le principe repose sur une détection précoce et une suppression rapide du feu. La protection d’un local suit trois étapes essentielles :

Étape 1 : détection et déclenchement initial

Le système de sécurité incendie utilise deux détecteurs automatiques installés au plafond :

• Le premier détecteur déclenche une préalarme (détection de fumée ou hausse anormale de température).
• Le deuxième détecteur confirme l’alarme initiale, ce qui évite les déclenchements intempestifs.

Étape 2 : activation de l’alarme et libération du gaz

Une fois l’alarme confirmée, le système active les équipements de l’IEAG :

• Diffusion de l’alarme d’évacuation via des signaux sonores et visuels pour sécuriser les occupants.
• Arrêt des systèmes de ventilation et fermeture automatique des portes, clapets et autres dispositifs.
• Ouverture des vannes des réservoirs d’agent extincteur après un délai d’évacuation. Le gaz se diffuse dans la zone à risque via des buses placées de manière stratégique.
• Transmission des alarmes à un tableau de contrôle, une télésurveillance ou un système de gestion technique centralisée (GTC).

Étape 3 : déclenchement manuel

Un bouton manuel permet d’activer directement le cycle d’extinction si nécessaire. Le gaz agit en quelques secondes, étouffant les flammes et empêchant toute reprise.

Ventilation et remise en service

Une fois l’incident maîtrisé, l’air doit être renouvelé avant de reprendre une activité normale.

Types de gaz extincteurs

Les systèmes d’extinction à gaz utilisent principalement deux familles d’agents extincteurs :

Gaz inertes

Ces gaz, naturellement présents dans l’atmosphère, peuvent être utilisés seuls ou mélangés. Ils agissent en étouffant les flammes et réduisent le taux d’oxygène dans la zone protégée à un niveau compris entre 12 % et 14 %, seuil où la combustion devient impossible. Les principaux gaz inertes sont :

• Azote (IG-100) : gaz pur, très répandu
• Argon : gaz noble, inerte chimiquement
• Dioxyde de carbone (CO2) : efficace mais réservé aux locaux inoccupés
• IG-55 : mélange 50 % azote / 50 % argon
• IG-541 (Inergen) : mélange azote, argon et CO2 en proportions calibrées

Gaz inhibiteurs

Ces composés chimiques agissent différemment : ils n’affectent pas le taux d’oxygène, mais perturbent les réactions chimiques qui créent les flammes. Ils sont efficaces même à faible concentration. Chaque gaz possède sa propre concentration extinctrice pour une efficacité maximale :

• FM-200 (HFC-227ea) : le plus répandu pour les locaux occupés, sans danger pour les personnes aux concentrations d’extinction
• Novec 1230 (FK-5-1-12) : écologique, impact environnemental quasi nul, potentiel de réchauffement global proche de zéro

Critères pour choisir un agent extincteur

Le choix de l’agent dépend de plusieurs facteurs analysés lors d’une évaluation des risques :

• Nature du risque : caractéristiques physiques et chimiques de l’incendie potentiel
• Sécurité des personnes : impact des gaz sur les occupants
• Caractéristiques du local : étanchéité, résistance au feu des cloisons, présence de faux-plafonds ou faux-planchers
• Conditions d’exploitation : utilisation quotidienne du site
• Respect de l’environnement : impact écologique de l’agent utilisé (règlement F-GAS sur les gaz à effet de serre fluorés)

Modes de protection : noyage total et protection ponctuelle

Les installations fixes d’extinction à gaz se déclinent en deux configurations selon l’environnement à protéger :

Protection par noyage total

Idéale pour les volumes fermés et étanches, cette configuration remplit l’ensemble du local avec le gaz extincteur. Elle convient aux :

• Zones de production et de stockage de matériel ou de données précieuses
• Armoires électriques, avec ou sans faux-planchers
• Salles serveurs et data centers

Protection ponctuelle d’objets

Adaptée aux objets partiellement ou totalement exposés dans des milieux ouverts ou semi-fermés, cette configuration cible des équipements spécifiques (machines, moteurs). Elle utilise exclusivement du CO2 et convient aux chaînes de production ou aux locaux techniques.

Deux types d’installation

Selon la taille et la configuration des locaux, les systèmes se déclinent en :

1. Installation modulaire : les réservoirs de gaz sont placés directement dans la zone protégée, chacun avec ses propres buses de diffusion. Idéal pour de petites salles informatiques ou des espaces restreints.
2. Installation centralisée : les réservoirs sont regroupés dans un local dédié et le gaz est acheminé vers différentes zones via un réseau de tuyauterie. Convient aux grandes structures comme les salles blanches ou les bâtiments multi-zones.

Limites des IEAG

Les systèmes d’extinction à gaz ne conviennent pas pour lutter contre les feux dits « profonds », où la chaleur est concentrée à l’intérieur des matériaux (braises, combustion lente dans les solides compacts).

Constitution technique d’une IEAG

Une installation d’extinction automatique à gaz repose sur deux systèmes complémentaires :

Le système de détection incendie (SDI)

Il identifie précocement tout départ de feu grâce à des capteurs stratégiquement placés. Le SDI comprend :

• Équipement de contrôle et de signalisation (ECS) : centralise les informations et pilote les actions
• Détecteurs automatiques d’incendie (DAI) : capteurs de fumée et de chaleur placés en zones stratégiques
• Déclencheurs manuels électriques (DME) : permettent à une personne de signaler un départ de feu

Le système d’extinction automatique à gaz (SEAG)

Ce dispositif intervient rapidement pour éteindre le feu et protéger les occupants. Il repose sur :

• Dispositif électrique de contrôle et temporisation (DECT) : gère tout le processus d’extinction, reçoit les alarmes du SDI ou d’un déclencheur manuel
• Dispositif d’alarme visuelle d’évacuation immédiate (DAVEVI) : alerte les occupants pour une évacuation sécurisée

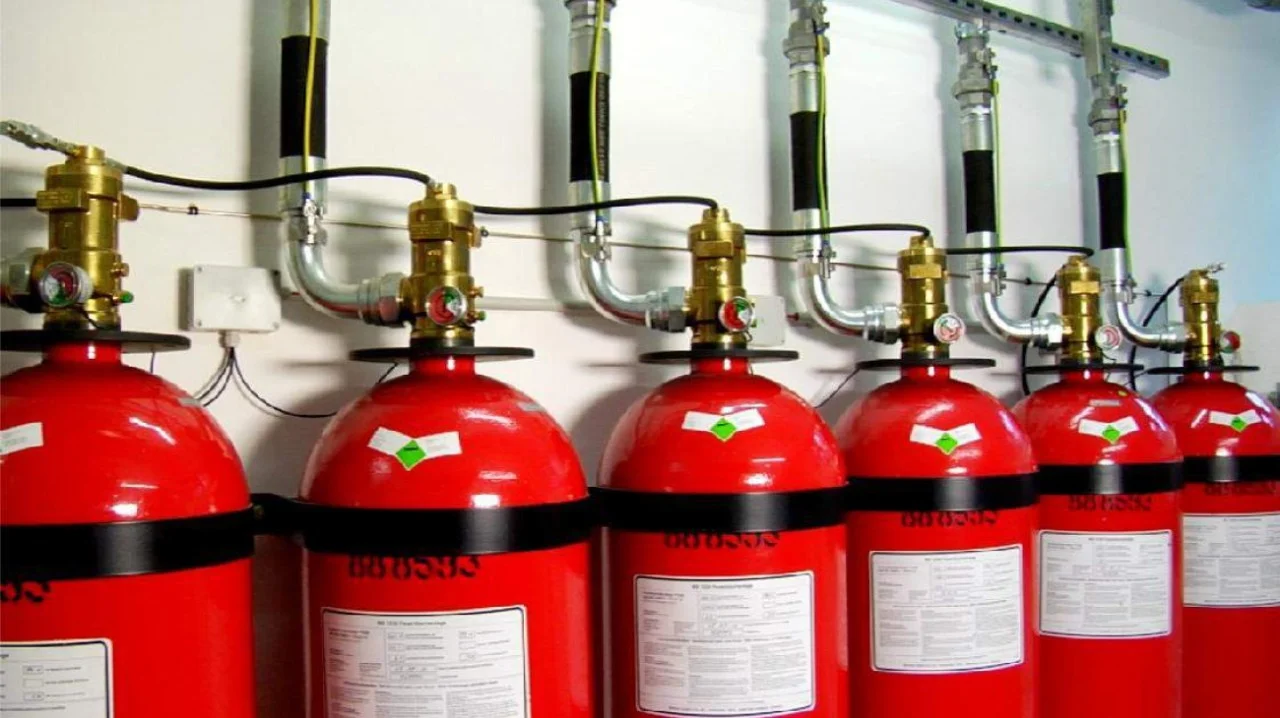

• Réservoirs de gaz sous pression : stockent l’agent extincteur

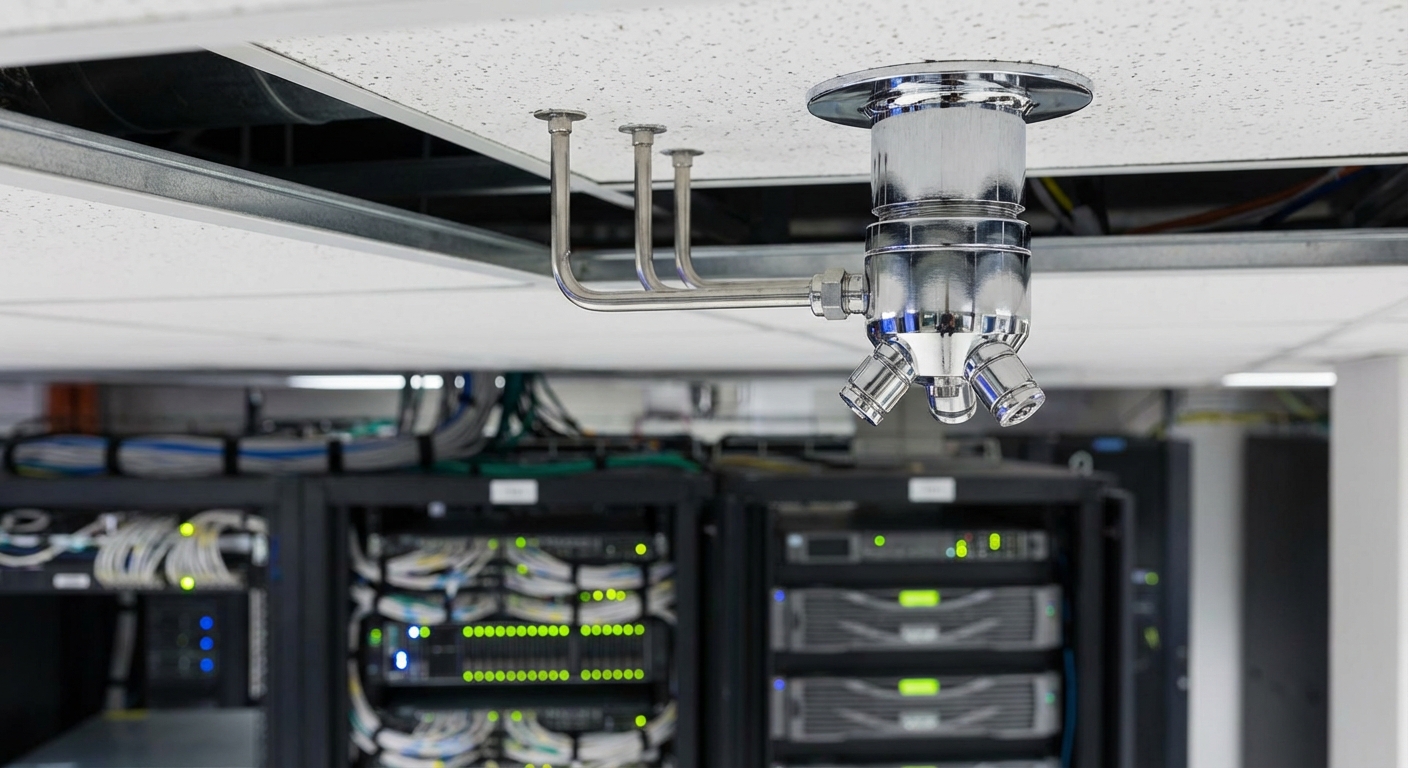

• Réseau de tuyauterie et buses de diffusion : acheminent et diffusent le gaz dans les zones à risque

Avantages du système d’extinction à gaz

Suppression rapide du feu

Les systèmes d’extinction à gaz réagissent en quelques secondes, minimisant les dommages et permettant une intervention rapide. Contrairement aux sprinklers qui nécessitent plusieurs minutes, les systèmes à gaz stoppent la combustion avant même qu’elle ne prenne de l’ampleur.

Aucune détérioration du matériel

Contrairement aux sprinklers, ces systèmes n’utilisent pas d’eau et préservent les installations sensibles comme les centres de données ou les archives. Les gaz utilisés ne laissent aucun résidu après activation, ce qui signifie que les opérations peuvent reprendre rapidement sans besoin de nettoyage intensif.

Respect des normes environnementales

Les gaz inertes comme l’argon et l’azote sont naturellement présents dans l’air et n’ont aucun impact négatif sur l’environnement. Les agents chimiques modernes comme le Novec 1230 ont été développés pour minimiser leur empreinte carbone et ne produisent pas de gaz à effet de serre nocifs.

Entretien facile et longue durée de vie

Contrairement aux systèmes à eau qui nécessitent une surveillance constante des tuyaux et des pompes, les installations à gaz sont hermétiques et ne subissent que peu d’usure. Avec une durée de vie généralement supérieure à 15 ans, ces systèmes représentent un investissement rentable sur le long terme.

Réduction des coûts d’assurance

L’installation d’un système IEAG certifié permet souvent de bénéficier de réductions significatives sur les primes d’assurance incendie, ce qui améliore la rentabilité globale de l’investissement.

Installation et maintenance

Processus d’installation

L’installation d’un système IEAG doit être réalisée par des professionnels agréés. Les étapes principales sont :

1. Étude des besoins : évaluation des risques et détermination du type de gaz à utiliser
2. Conception du système : élaboration des plans et choix des équipements adaptés
3. Installation : pose des réservoirs de gaz, des tuyauteries et des diffuseurs
4. Tests et mise en service : vérification du bon fonctionnement et conformité aux normes

Un audit de sécurité incendie préalable permet de dimensionner correctement le système.

Maintenance extinction gaz

Un entretien régulier est obligatoire pour garantir l’efficacité du système. Les principales opérations de maintenance incluent :

• Vérification des capteurs de fumée et du système d’alarme
• Tests de pression et d’étanchéité des réservoirs
• Contrôle de la quantité de gaz disponible
• Inspection des buses de diffusion et des canalisations
• Essais périodiques de déclenchement

La maintenance des systèmes de détection incendie associés fait partie intégrante du programme d’entretien. Les réservoirs doivent être requalifiés tous les 10 ans conformément à la réglementation des équipements sous pression.

Certifications et garantie qualité

Les installations doivent être certifiées A2P, gage de leur efficacité et de leur fiabilité. Chaque installation est validée par des certificats de conformité :

• APSAD N13 : certificat d’installation conforme
• APSAD Q13 : certificat de maintenance conforme

Exigences techniques et étanchéité

La conception, l’installation et la maintenance des systèmes d’IEAG doivent respecter des critères stricts :

Alimentation électrique et câblage

• Le tableau de commande doit être alimenté directement depuis l’armoire électrique et protégé par un disjoncteur magnétothermique
• Les canalisations doivent être clairement identifiées et installées sous gaines ou tubes
• Les câbles doivent être conformes aux normes C2 et CR1, avec un câblage continu sans raccords intermédiaires

Étanchéité du local protégé

L’étanchéité est essentielle au bon fonctionnement d’une IEAG. Les exigences comprennent :

• Les ouvertures doivent être équipées de systèmes d’obturation automatique
• Les fenêtres ne doivent pas être ouvrantes
• Un test d’étanchéité (ventitest) doit être effectué au moins une fois par an

Résistance au feu et surpression

• Les locaux adjacents non équipés doivent être séparés par des parois coupe-feu de 30 minutes minimum
• Les portes doivent être équipées d’un système de fermeture automatique et s’ouvrir vers l’extérieur
• Les faux-plafonds et faux-planchers doivent offrir un cloisonnement suffisant
• Le local protégé doit résister à l’augmentation de pression due à l’émission de gaz. Des volets de surpression, qui se referment automatiquement, doivent être installés si nécessaire

Exploitation et télésurveillance

L’exploitation d’un système d’IEAG peut être organisée selon trois configurations :

1. Service de sécurité présent 24h/24 sur le site protégé : surveillance permanente et intervention immédiate
2. Service de sécurité aux heures ouvrables : personnel formé présent pendant les horaires de travail
3. Télésurveillance hors heures ouvrables : un télétransmetteur connecte le site à une société de télésurveillance certifiée APSAD (conformément à la règle R31)

Dans tous les cas, les signaux d’alarme doivent être transmis à un tableau de contrôle ou à un système de gestion technique centralisée (GTC) pour assurer un suivi en temps réel.

Réglementation incendie

Conformité aux normes internationales

Les systèmes doivent respecter des normes strictes à l’échelle mondiale :

• NFPA 2001 : norme américaine de la National Fire Protection Association sur les systèmes d’extinction à agents propres
• ISO 14520 : norme internationale encadrant la conception et l’installation des systèmes de suppression par gaz
• EN 15004 : norme européenne définissant les exigences des systèmes à gaz inerte et chimiques (parties 1 à 10)

Réglementation française

En France, plusieurs textes encadrent spécifiquement les IEAG :

• APSAD R13 : règle de référence pour les installations d’extinction automatique à gaz inertes
• NF EN 12094 : éléments constitutifs des installations d’extinction à gaz
• NF-C 15 100 : règles pour les installations électriques basse tension
• Directive DPC : produits de construction
• Directive DESPT : équipements sous pression transportables
• Règlement F-GAS : encadrement des gaz à effet de serre fluorés

Pour en savoir plus sur le cadre normatif, consultez notre page sur la norme NF X 08-070 et les obligations associées.

Obligations pour les entreprises

Toute installation doit être certifiée et testée régulièrement pour garantir son bon fonctionnement. Le SSI incendie de l’établissement intègre le système d’extinction dans sa logique globale de protection. Les réglementations varient selon le type d’établissement (ERP, locaux industriels, data centers).

Applications et secteurs concernés

Data centers et salles informatiques

Les data centers hébergent des serveurs et équipements électroniques de grande valeur qui ne peuvent pas être exposés à l’eau. En cas d’incendie, le feu est éteint avant qu’il ne se propage aux autres serveurs, aucun résidu n’endommage les circuits électroniques, et l’intervention humaine est réduite.

Musées et bibliothèques

Ces espaces contiennent des documents et œuvres d’art uniques qui doivent être protégés contre les flammes et les dommages collatéraux. L’extinction à gaz empêche toute détérioration due à l’humidité et agit de manière discrète sans perturber l’exposition des œuvres.

Laboratoires et industries chimiques

Les laboratoires pharmaceutiques, chimiques et autres industries sensibles manipulent des substances inflammables et réactives. L’extinction à gaz permet une suppression rapide sans contamination par l’eau ou la mousse, tout en restant conforme aux normes de sécurité industrielle strictes.

Sites industriels et locaux techniques

Les usines, ateliers de production et locaux techniques (salles électriques, armoires de puissance) contiennent des machines et équipements coûteux. Les systèmes à gaz protègent sans risque de corrosion ou court-circuit, avec une intervention instantanée qui minimise l’arrêt des chaînes de production.

Locaux de stockage

Les entrepôts contenant des liquides inflammables ou des matériaux sensibles bénéficient d’une extinction propre, limitant les résidus et les dépôts, adaptée aux circuits électriques sous tension.

Comparaison avec d’autres systèmes d’extinction

Pour des besoins spécifiques, des alternatives existent : brouillard d’eau, mousse ou réduction d’oxygène. Ces technologies offrent des avantages différents mais ne bénéficient pas toutes d’une certification APSAD.

Coûts et rentabilité

Facteurs influençant le coût d’installation

Le prix d’un système d’extinction à gaz dépend de plusieurs critères :

• Le type de gaz utilisé : le Novec 1230 est généralement plus coûteux que le FM-200, mais offre un impact environnemental quasi nul
• La surface à protéger : plus l’espace est grand, plus l’installation est complexe
• Les équipements annexes : détecteurs de fumée, alarmes, systèmes de ventilation impactent le coût total
• Le type d’installation : modulaire ou centralisée

Une estimation moyenne se situe entre 20 000 et 100 000 € pour une installation complète.

Rentabilité à long terme

Bien que le coût initial soit élevé, cette solution permet de réaliser des économies à long terme :

• Éviter la destruction d’équipements coûteux (serveurs informatiques, œuvres d’art, matériel de production)
• Minimiser les temps d’arrêt d’activité après un incendie, contrairement aux systèmes à eau qui nécessitent un nettoyage long et coûteux
• Réduire les primes d’assurance incendie grâce à la certification APSAD

Pour obtenir une estimation adaptée à votre situation, demandez un devis personnalisé.

Erreurs courantes à éviter

• Négliger la maintenance : un système mal entretenu peut être inefficace en cas d’incendie.
• Mauvaise conception de l’installation : une étude préalable est essentielle pour assurer une couverture optimale.
• Ignorer la réglementation : toute installation doit être conforme aux normes en vigueur.
• Sous-dimensionner le volume de gaz : le calcul de la concentration d’agent extincteur doit être réalisé par un professionnel certifié.
• Négliger l’étanchéité : un local mal étanche rend le noyage total inefficace. Le test d’étanchéité annuel (ventitest) est indispensable.
• Oublier les volets de surpression : l’émission de gaz augmente la pression dans le local, ce qui peut endommager les cloisons si aucun volet de décharge n’est prévu.

Questions fréquentes

Qu’est-ce qu’un système IEAG (installation d’extinction automatique à gaz) ?

Un système IEAG est un dispositif de protection incendie qui utilise un agent gazeux pour éteindre un feu automatiquement. Il est composé de détecteurs, d’une centrale de commande, de réservoirs de gaz et de buses de diffusion. L’IEAG se déclenche dès la confirmation d’un départ de feu et agit en quelques secondes.

Quels sont les gaz les plus utilisés pour l’extinction automatique ?

Les principaux gaz utilisés sont les gaz inertes (azote/IG-100, argon, CO2, IG-55, IG-541/Inergen) et les gaz inhibiteurs (FM-200/HFC-227ea, Novec 1230). Le FM-200 est le plus répandu pour les locaux occupés car il est sans danger pour les personnes aux concentrations d’extinction.

Quelle est la durée de vie d’un système d’extinction à gaz ?

En moyenne, un système peut durer entre 15 et 25 ans avec un entretien régulier. Les réservoirs doivent être requalifiés tous les 10 ans conformément à la réglementation des équipements sous pression.

L’extinction au gaz est-elle dangereuse pour les humains ?

Les gaz comme le Novec 1230 et le FM-200 sont sans danger pour les occupants lorsqu’ils sont bien installés et réglementés. En revanche, le CO2 est potentiellement mortel et son usage est réservé aux locaux inoccupés. Une alarme d’évacuation se déclenche systématiquement avant la libération du gaz.

Quelle est la différence entre extinction à gaz et sprinkler ?

Un système à gaz n’endommage pas le matériel et agit en quelques secondes, contrairement aux sprinklers qui utilisent de l’eau et peuvent causer des dégâts importants sur les équipements électroniques. L’extinction à gaz est privilégiée pour les environnements critiques nécessitant une coordination SSI avancée.

Combien coûte un système d’extinction automatique à gaz ?

Le prix varie selon la taille de l’installation et le type de gaz choisi. Une estimation moyenne se situe entre 20 000 et 100 000 € pour une installation complète. Le Novec 1230 est généralement plus coûteux que le FM-200, mais offre un impact environnemental quasi nul.

Quelle est la différence entre installation modulaire et centralisée ?

Une installation modulaire place les réservoirs directement dans la zone protégée, idéale pour de petits espaces comme les salles serveurs. Une installation centralisée regroupe les réservoirs dans un local dédié et dessert plusieurs zones via un réseau de tuyaux, adaptée aux grandes structures.

Peut-on coupler un système à gaz avec un autre moyen d’extinction ?

Oui, certains sites combinent des sprinklers et un système à gaz pour une double protection. Cette approche est fréquente dans les bâtiments mixtes où certaines zones (serveurs, archives) nécessitent une protection sans eau, tandis que d’autres (bureaux, couloirs) peuvent être protégées par sprinklers.

Combien de temps dure la mise en service d’un système ?

L’installation complète peut prendre plusieurs semaines selon la complexité du site, incluant l’étude de risques, la conception, la pose des équipements et les tests de conformité.

Alise SSI : votre expert en sécurité incendie à Lyon et en Rhône-Alpes

Une expertise locale pour une protection optimale

Alise SSI est un acteur majeur de la sécurité incendie en région Rhône-Alpes. Spécialisée dans l’installation et la maintenance de systèmes d’extinction automatique à gaz, notre entreprise accompagne les professionnels et les industries dans la mise en place de solutions performantes et conformes aux normes en vigueur.

Pourquoi choisir Alise SSI ?

• Expertise régionale : une connaissance approfondie des réglementations spécifiques en Rhône-Alpes.
• Solutions sur mesure : adaptées aux besoins des entreprises locales, des PME aux grands groupes.
• Intervention rapide : une présence locale permettant une réactivité optimale en cas d’urgence.
• Accompagnement complet : de l’étude de risques à la maintenance préventive et curative.
• Certifications APSAD : installations certifiées A2P, validées par des certificats N13 et Q13.

Nos services

• Installation de systèmes d’extinction à gaz (FM-200, Novec 1230, gaz inertes, CO2).
• Audit et conseil en sécurité incendie pour garantir la conformité aux normes.
• Maintenance et vérification périodique des installations.
• Formation des équipes pour une meilleure gestion des risques.
• Diagnostic de vos locaux et études techniques détaillées pour chaque phase de votre projet (AVP, APD, PRO).
• Élaboration des dossiers de consultation pour les entreprises spécialisées.

Pour en savoir plus et bénéficier d’un accompagnement personnalisé, contactez Alise SSI dès aujourd’hui !

Obtenir un devis

Conclusion

Les incendies peuvent causer des pertes irréparables, mais avec un système d’extinction à gaz, vous bénéficiez d’une protection ultra-efficace et préventive. Adapté à divers secteurs, conforme aux normes de réglementation incendie, et demandant une maintenance extinction gaz minimale, ce système est une solution de sécurité incendie incontournable. Investir dans cette technologie, c’est assurer la continuité de votre activité en toute sérénité.
