Comment fonctionne un détecteur linéaire de fumée ?
Le détecteur linéaire de fumée repose sur un principe optique simple : un émetteur projette un faisceau lumineux infrarouge à travers l’espace à surveiller, et un récepteur mesure en continu l’intensité du signal reçu.
Lorsque des particules de fumée traversent le faisceau, elles provoquent une atténuation mesurable du signal lumineux. Dès que cette atténuation dépasse un seuil prédéfini, le détecteur déclenche une alarme incendie.
Il existe deux configurations principales :

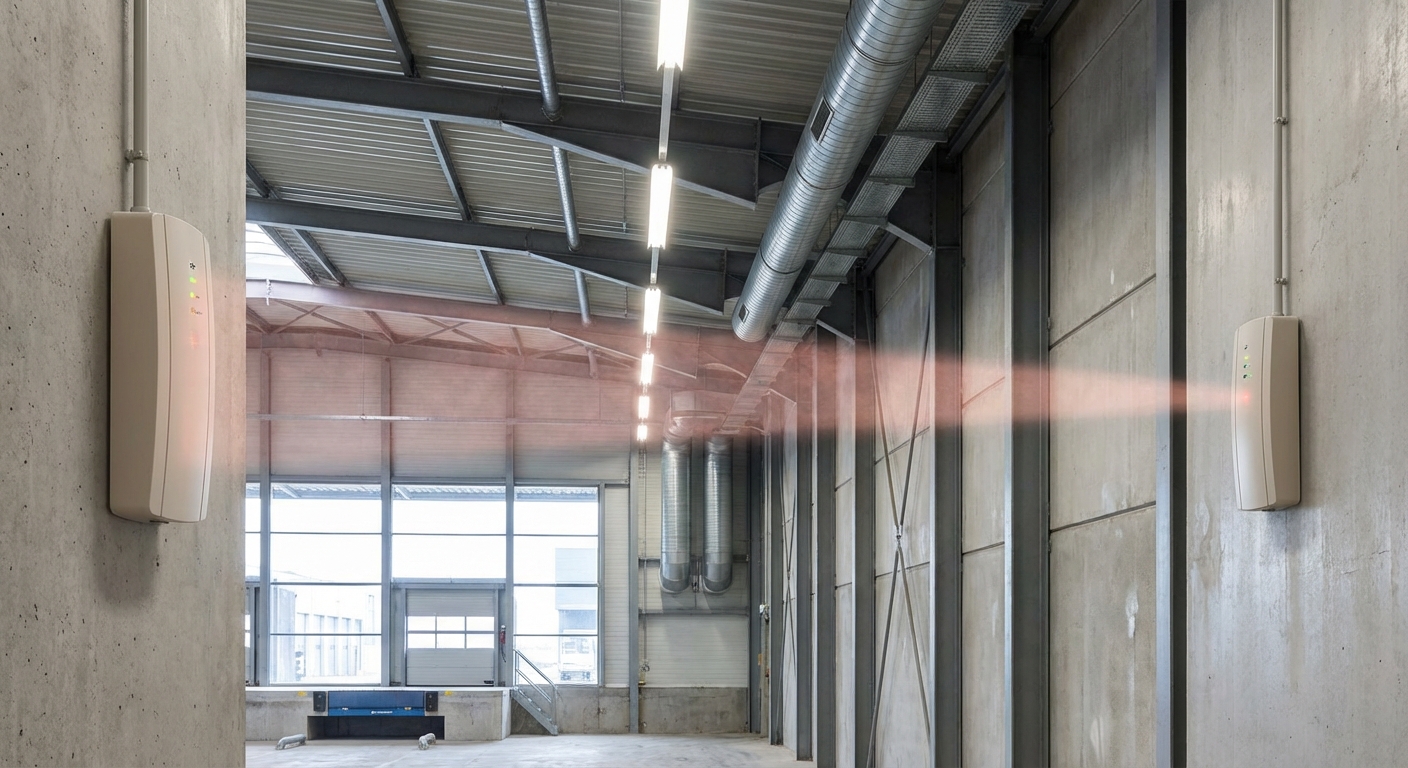

- Émetteur-récepteur séparés : l’émetteur est installé d’un côté du local, le récepteur de l’autre. Le faisceau traverse toute la largeur de la zone surveillée.
- Émetteur-récepteur combiné avec réflecteur : un seul boîtier contient l’émetteur et le récepteur. Un réflecteur prisme, placé en face, renvoie le faisceau. Cette solution simplifie le câblage et l’installation.
La technologie à réflecteur est aujourd’hui la plus répandue, car elle ne nécessite qu’un seul point d’alimentation électrique et facilite considérablement l’alignement du faisceau.
Astuce pro

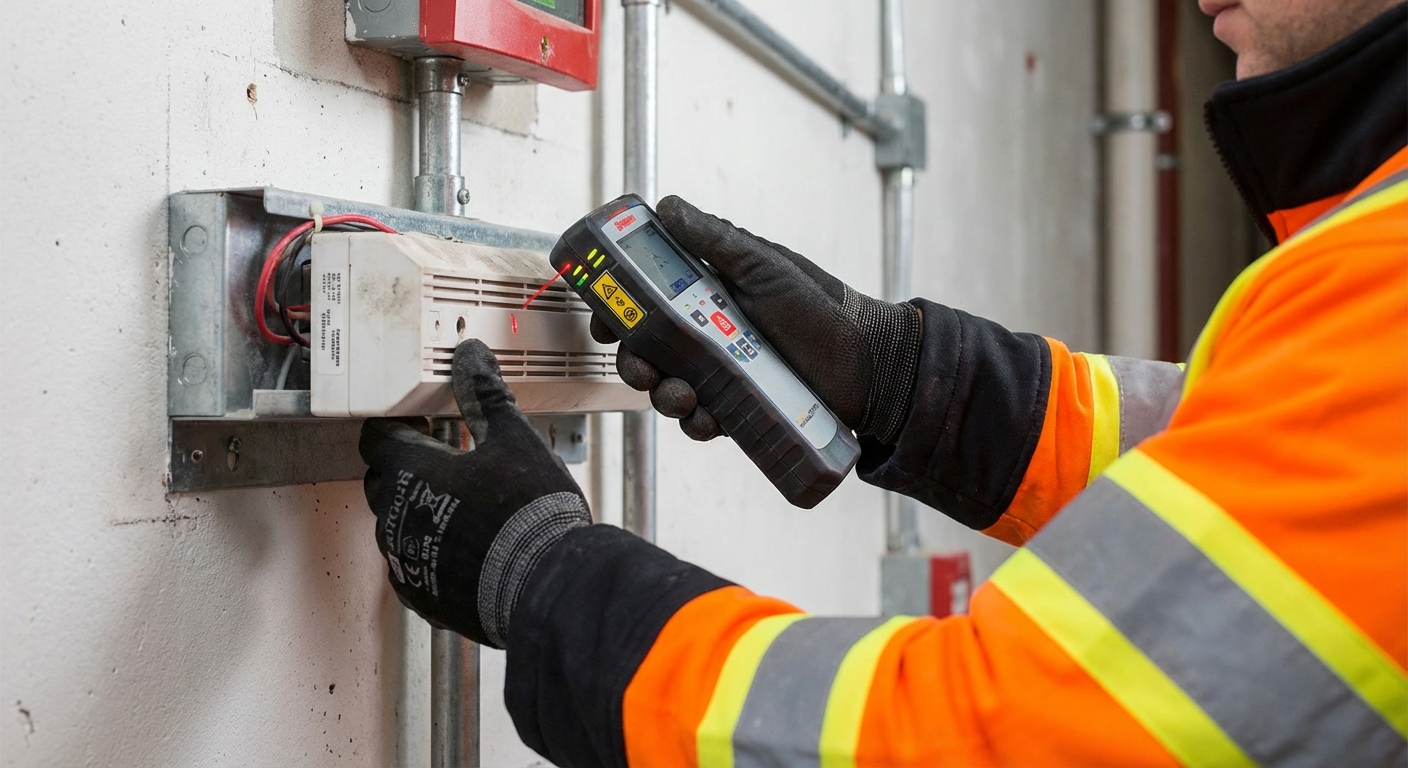

Lors de l’alignement du détecteur linéaire, utilisez toujours le mode de réglage intégré au boîtier. Un léger désalignement de quelques millimètres suffit à provoquer des fausses alarmes ou une perte de sensibilité. Vérifiez l’alignement après chaque intervention sur la structure du bâtiment.
Détecteur linéaire vs ponctuel : quelles différences ?
Le choix entre un détecteur linéaire de fumée et un détecteur ponctuel dépend essentiellement de la configuration du local à protéger.
Le détecteur ponctuel analyse l’air dans un rayon limité autour de sa cellule de mesure (quelques mètres carrés). Il convient parfaitement aux bureaux, couloirs et pièces de hauteur standard (jusqu’à 6 mètres environ).
Le détecteur linéaire, en revanche, surveille une bande complète entre l’émetteur et le récepteur. Il couvre des distances de 5 à 100 mètres selon les modèles, ce qui lui permet de protéger des surfaces importantes avec un nombre réduit d’appareils.
Voici les principales différences :
- Hauteur sous plafond : le détecteur ponctuel perd en efficacité au-delà de 12 mètres (la fumée se dilue avant d’atteindre le plafond). Le détecteur linéaire reste performant jusqu’à 25 mètres de hauteur, voire davantage avec des modèles spécifiques.
- Nombre d’appareils : pour un entrepôt de 100 mètres de long, un seul détecteur linéaire peut suffire là où il faudrait des dizaines de détecteurs ponctuels.
- Maintenance : le détecteur linéaire est accessible depuis le sol (boîtier mural), tandis que les détecteurs ponctuels au plafond nécessitent une nacelle ou un échafaudage.
- Coût global : malgré un prix unitaire plus élevé, le détecteur linéaire revient souvent moins cher en installation et en maintenance sur les grands volumes.
Installation de detecteurs lineaires ?
Etude, pose et maintenance de systemes de detection.
Où installer un détecteur linéaire de fumée ?
Le détecteur linéaire de fumée trouve sa place dans tous les bâtiments où la hauteur sous plafond, la superficie ou les conditions environnementales rendent les détecteurs ponctuels inadaptés.

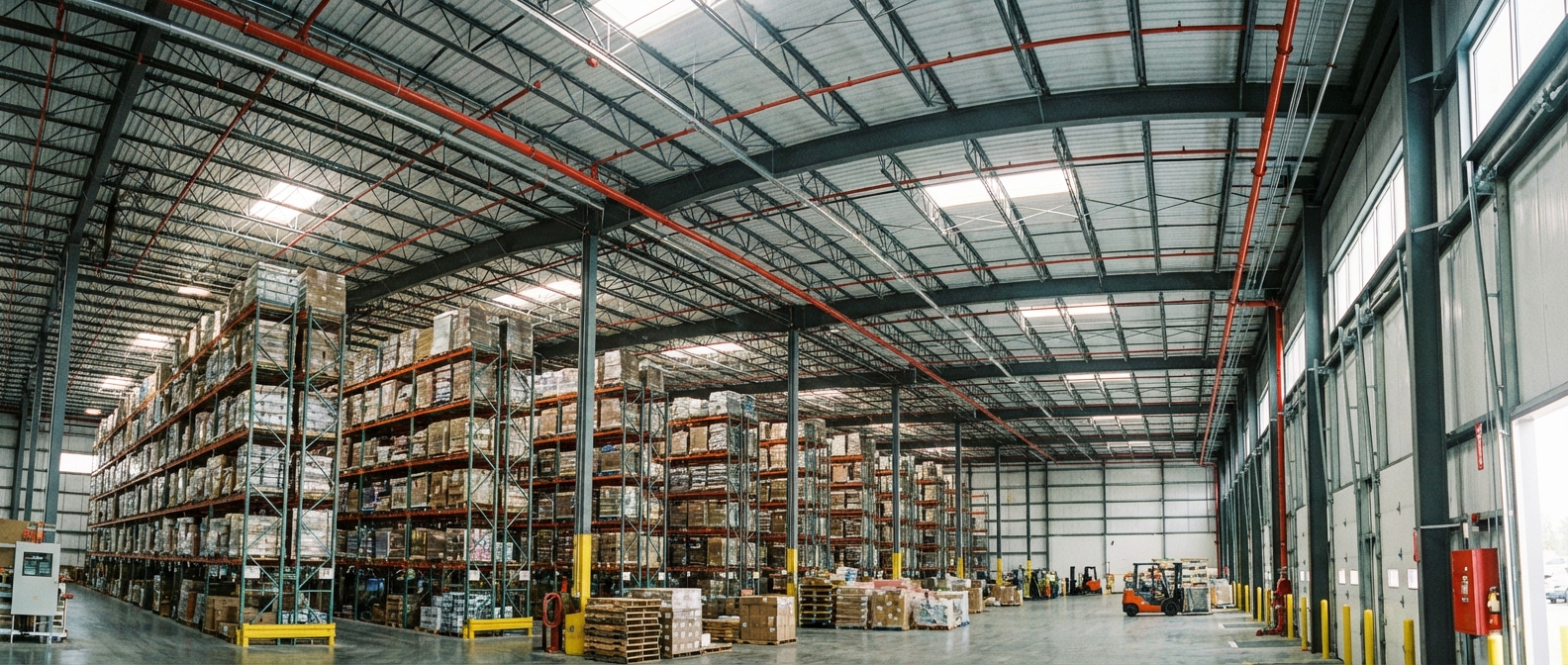

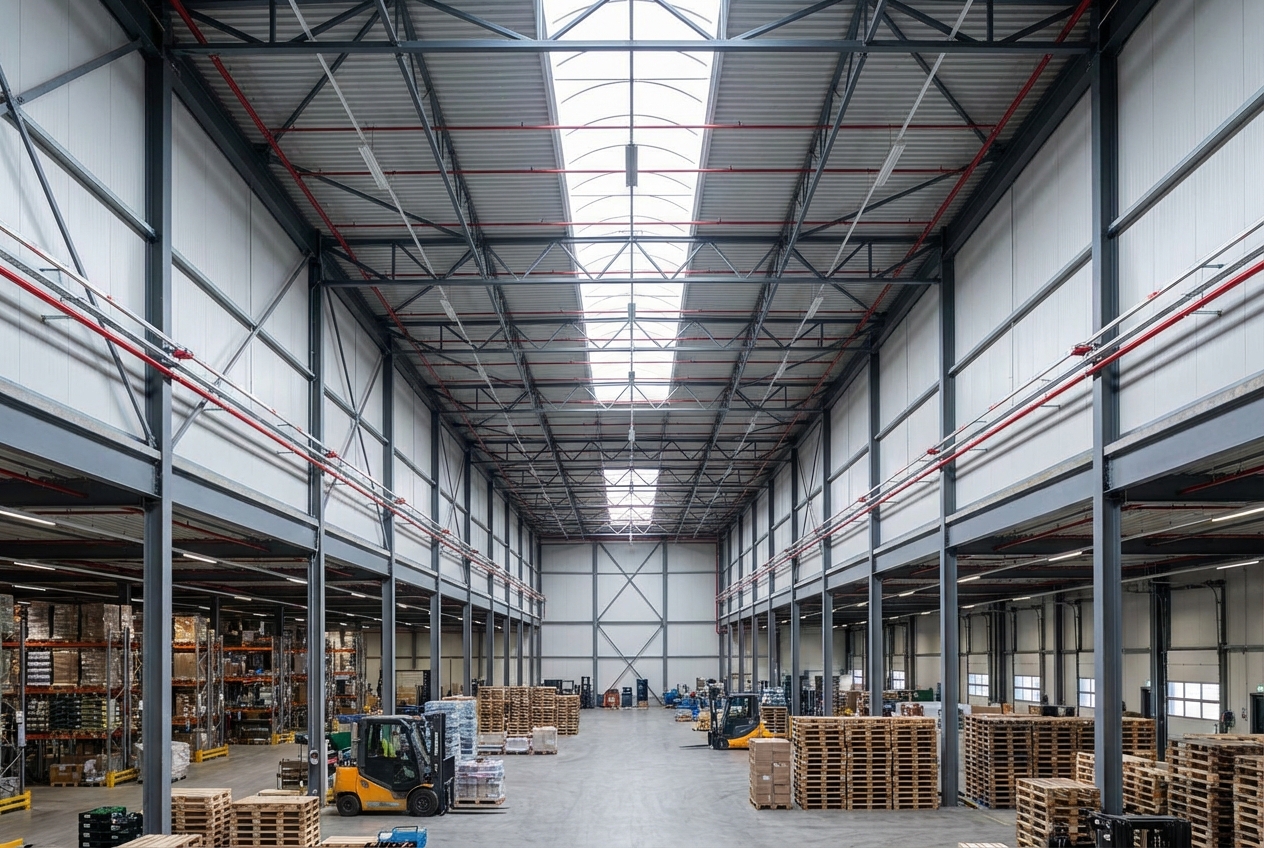

Entrepôts et sites logistiques : avec des hauteurs de 10 à 25 mètres et des superficies de plusieurs milliers de mètres carrés, ces bâtiments sont le terrain de prédilection du détecteur linéaire. Le faisceau couvre toute la longueur du bâtiment sans nécessiter d’installation au plafond.
Atriums et halls d’accueil : les espaces ouverts sur plusieurs niveaux posent un défi particulier pour la détection incendie. Le détecteur linéaire, installé en hauteur sur les parois, surveille efficacement ces volumes sans impacter l’esthétique architecturale.
Musées et lieux patrimoniaux : la discrétion du détecteur linéaire (un petit boîtier mural et un réflecteur) le rend compatible avec les exigences de conservation du patrimoine. Il protège les salles d’exposition sans percer les plafonds historiques.
Salles de sport et gymnases : les ballons et projectiles peuvent endommager les détecteurs ponctuels installés au plafond. Le détecteur linéaire, fixé en hauteur sur les murs, est hors de portée et offre une couverture complète de la surface.
Églises et lieux de culte : les voûtes et charpentes anciennes rendent l’installation de détecteurs ponctuels complexe et coûteuse. Le détecteur linéaire contourne cette difficulté en se fixant sur les murs latéraux.
Portée et configuration du détecteur linéaire
La portée d’un détecteur linéaire de fumée varie selon les modèles et les fabricants. Les gammes actuelles couvrent généralement de 5 à 100 mètres de distance entre l’émetteur et le réflecteur (ou le récepteur).
Pour dimensionner correctement une installation, plusieurs paramètres entrent en jeu :
- Largeur de couverture : chaque faisceau protège une bande de 7 à 15 mètres de large selon la norme appliquée et la hauteur d’installation.
- Hauteur d’installation : le détecteur se positionne généralement entre 50 cm et 1 mètre sous le plafond. Pour les locaux de très grande hauteur, une installation en nappes superposées peut être nécessaire.
- Sensibilité : la plupart des détecteurs linéaires permettent un réglage de sensibilité sur plusieurs niveaux (de 25 % à 70 % d’obscurcissement). Le choix dépend de l’environnement : un local poussiéreux nécessite un seuil plus élevé pour éviter les fausses alarmes.
- Compensation automatique : les modèles récents intègrent une compensation automatique de l’encrassement optique. Le détecteur ajuste sa sensibilité au fil du temps pour maintenir une détection fiable malgré l’accumulation de poussière sur les optiques.
Pour un entrepôt de 80 mètres de long sur 40 mètres de large, trois à quatre lignes de détection linéaire suffisent à couvrir l’intégralité de la surface, là où il faudrait plusieurs centaines de détecteurs ponctuels.
Astuce pro
Si votre bâtiment est soumis à des vibrations (proximité de voies ferrées, activité industrielle lourde), privilégiez un modèle avec compensation automatique des mouvements de structure. Certains détecteurs linéaires intègrent un système de suivi motorisé du faisceau qui compense les déplacements du bâtiment en temps réel.
Normes et réglementation applicable
L’installation d’un détecteur linéaire de fumée en France est encadrée par plusieurs textes normatifs et réglementaires.
NF EN 54-12 : cette norme européenne définit les exigences de performance des détecteurs linéaires de fumée (sensibilité, temps de réponse, résistance aux fausses alarmes). Tout détecteur installé dans un ERP ou un bâtiment industriel doit être certifié selon cette norme.
NF S 61-970 : cette norme française précise les règles de conception et d’installation des systèmes de détection incendie (SDI). Elle indique notamment les distances maximales entre détecteurs, les hauteurs d’installation et les zones de couverture.
Règle APSAD R7 : éditée par le CNPP, cette règle technique est la référence pour les installateurs et les assureurs. Elle détaille les exigences spécifiques aux détecteurs linéaires, y compris les essais de recette et la documentation à fournir.
Pour les établissements recevant du public (ERP), le règlement de sécurité impose un système de sécurité incendie dont la catégorie dépend du type et de la capacité de l’établissement. Le détecteur linéaire est accepté dans toutes les catégories de SSI, à condition de respecter les normes ci-dessus.
En complément de la détection incendie, certaines réglementations imposent un système de désenfumage couplé à la détection. Le détecteur linéaire peut alors servir de déclencheur pour l’ouverture automatique des exutoires.
Maintenance et entretien du détecteur linéaire
Comme tout équipement de sécurité incendie, le détecteur linéaire de fumée nécessite un entretien régulier pour garantir son bon fonctionnement.
Vérifications périodiques obligatoires : la réglementation impose des visites de maintenance tous les 6 mois minimum. Ces vérifications comprennent le contrôle de l’alignement du faisceau, le nettoyage des optiques, le test de déclenchement et la vérification de la liaison avec la centrale incendie.
Nettoyage des optiques : la poussière, les toiles d’araignée et les résidus atmosphériques réduisent progressivement la qualité du faisceau. Un nettoyage semestriel des lentilles et du réflecteur avec un chiffon microfibre suffit dans la plupart des cas.
Test fonctionnel : un essai de détection doit être réalisé à chaque visite de maintenance. Des filtres calibrés permettent de simuler une atténuation du faisceau sans produire de fumée réelle.
Durée de vie : un détecteur linéaire correctement entretenu a une durée de vie moyenne de 15 à 20 ans. Les pièces d’usure (LED émettrice, photorécepteur) peuvent être remplacées individuellement sans changer l’ensemble du boîtier.
Ce qu’il faut retenir
- Le détecteur linéaire de fumée utilise un faisceau infrarouge pour couvrir des distances de 5 à 100 mètres.
- Il est adapté aux grands volumes (entrepôts, atriums, musées) où les détecteurs ponctuels sont inefficaces.
- La norme NF EN 54-12 et la règle APSAD R7 encadrent sa conception et son installation.
- Une maintenance semestrielle (alignement, nettoyage, test) garantit une détection fiable sur 15 à 20 ans.
- Le coût global est souvent inférieur à celui d’une installation ponctuelle sur les grands volumes.
Installation de detecteurs lineaires ?
Etude, pose et maintenance de systemes de detection.
Articles sur le même sujet
Questions fréquentes sur le détecteur linéaire de fumée
Quelle est la portée maximale d’un détecteur linéaire de fumée ?
La portée maximale varie selon les modèles, mais les détecteurs linéaires actuels couvrent généralement de 5 à 100 mètres entre l’émetteur et le réflecteur. Certains modèles haute performance atteignent 150 mètres en conditions optimales.
Le détecteur linéaire convient-il aux environnements poussiéreux ?
Oui, à condition de choisir un modèle avec compensation automatique de l’encrassement. Le seuil de sensibilité doit être réglé plus haut (50-70 % d’obscurcissement) pour éviter les fausses alarmes. Un nettoyage trimestriel des optiques est recommandé dans ces environnements.
Quelle est la différence entre un détecteur linéaire et un détecteur par aspiration ?
Le détecteur linéaire utilise un faisceau infrarouge entre deux points, tandis que le détecteur par aspiration prélève l’air via un réseau de tubes perforés et l’analyse dans une chambre de mesure centrale. Le détecteur par aspiration offre une sensibilité plus élevée (détection très précoce), mais à un coût supérieur.
Combien coûte l’installation d’un détecteur linéaire de fumée ?
Le prix d’un détecteur linéaire varie de 800 à 2 500 euros hors pose selon le modèle et la portée. L’installation complète (câblage, paramétrage, mise en service) représente généralement 30 à 50 % du coût matériel. Pour un projet précis, demandez un devis adapté à votre configuration.
Le détecteur linéaire peut-il remplacer tous les détecteurs ponctuels d’un bâtiment ?
Non, le détecteur linéaire est complémentaire aux détecteurs ponctuels. Il est adapté aux grands volumes ouverts (entrepôts, atriums), mais les bureaux, couloirs et petites pièces restent mieux protégés par des détecteurs ponctuels. Une étude de conception détermine la combinaison optimale pour chaque bâtiment.
